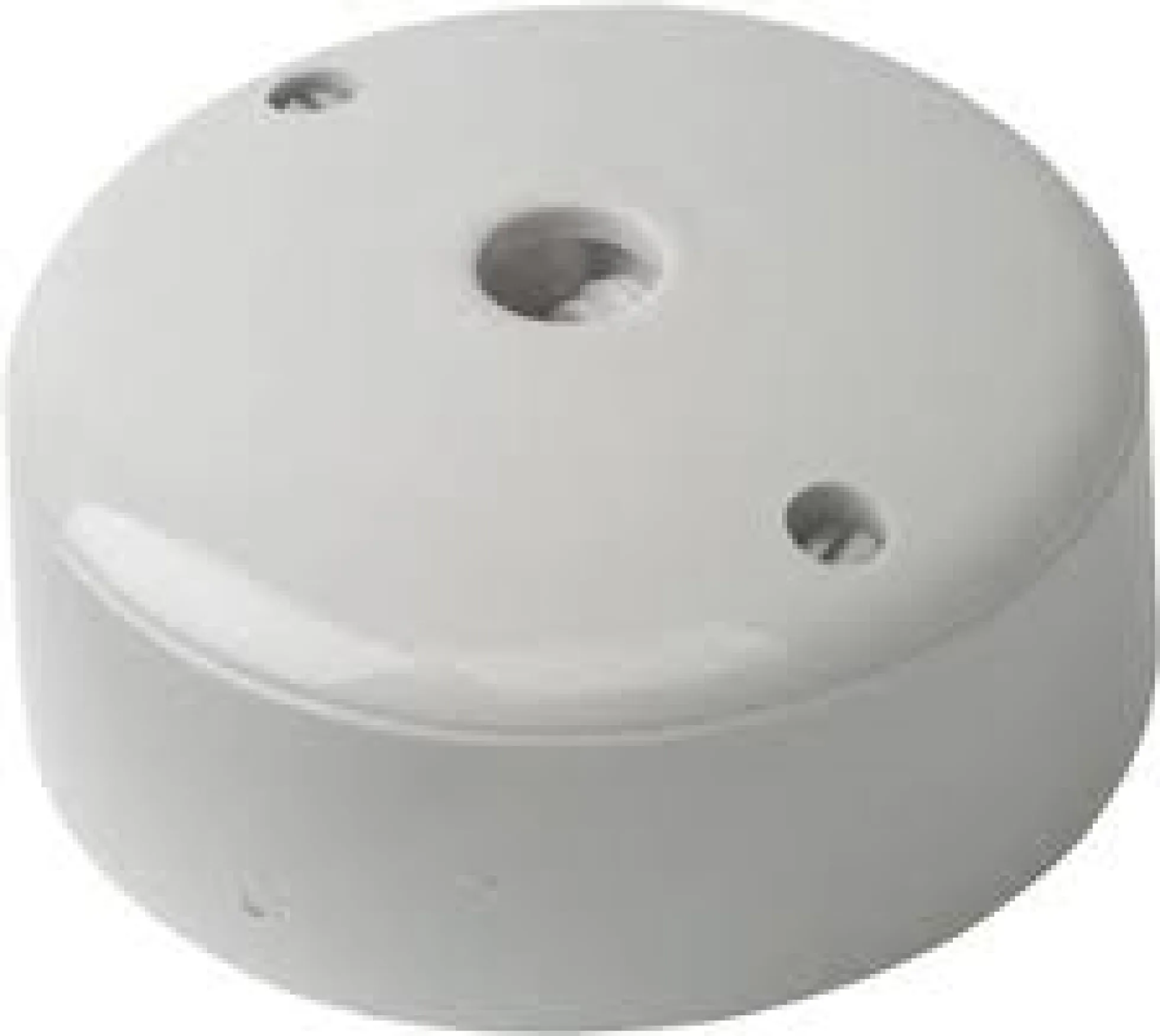

CSP Rosetten – Udløbsroset i flere varianter – Flere varianter

A-Model:

Den oprindelige model som blev udviklet for mere end 25 år siden. Der er plads til indføring af 3 stk. 16 mm rør eller kabler fra 3 sider. De 3 indføringer er forskudt 90 grader fra hinanden rundt langs rosetten. Der kan også føres rør og kabler ind via bunden.

Hvis den monteres på brandbart eller ledende materiale skal der tilkøbes en bundplade (se under tilbehør).

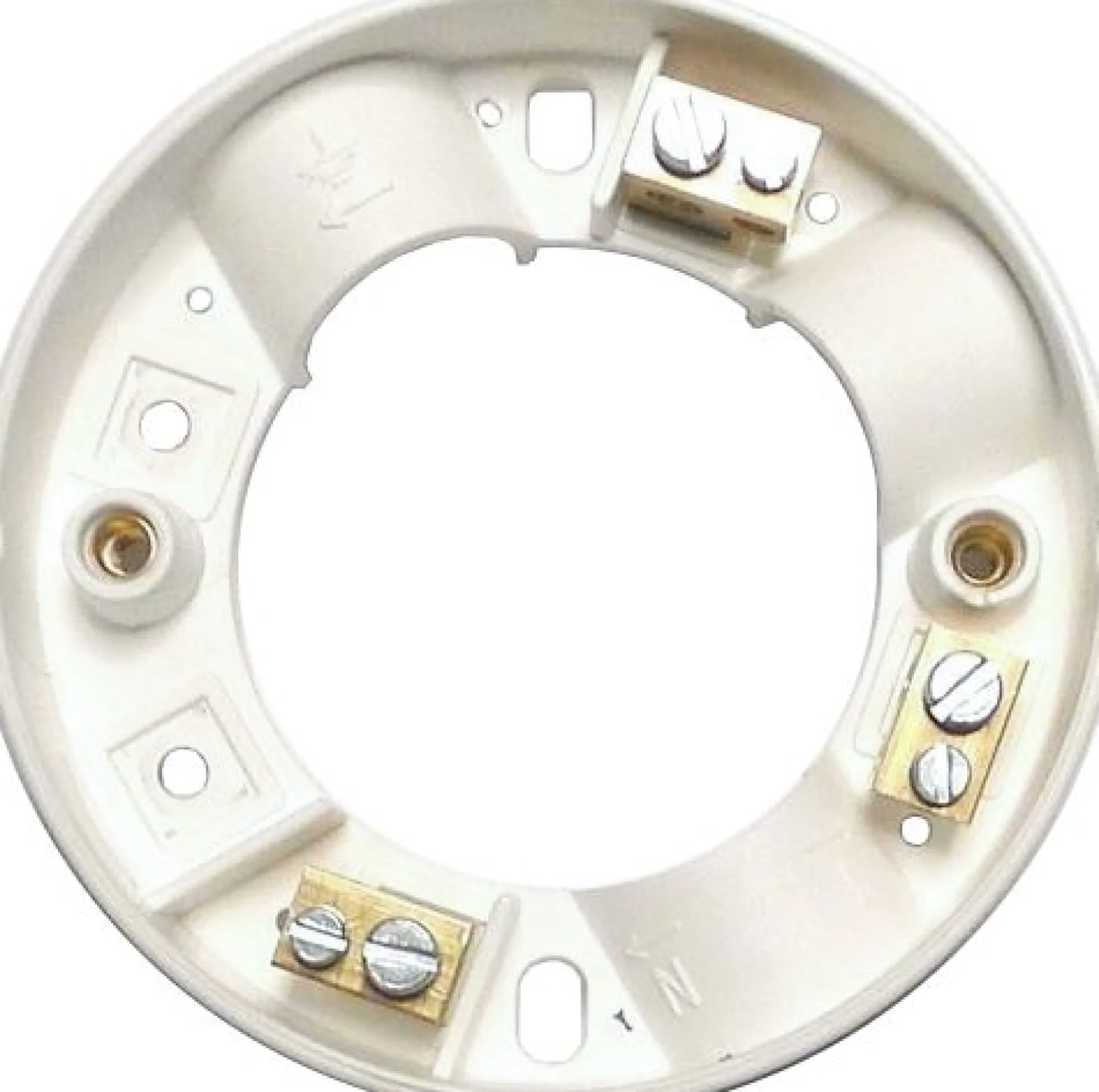

Alle klemmerne er dobbelte skrueklemmer (det ene hul er større end det andet). Dåserne med jord-klemme har en opmærkning tryk ind i dåsen som angiver at klemmen skal bruges til jord.

T-Model:

En nyere version af CSP rosetten. Denne er blevet til efter ønske fra elektrikerne. Denne kan model har plads til indføring af 4 stk. 16 mm rør eller kabler fra 4 sider. De er fordelt med 90 grader rundt langs rosetten. Det specielle er dog at to af indføringerne er forskudt ud til siden af dåsen, sådan at der er plads til gennemgående rør. Der kan også føres rør og kabler ind via bunden.

Hvis den monteres på brandbart eller ledende materiale skal der tilkøbes en bundplade (se under tilbehør).

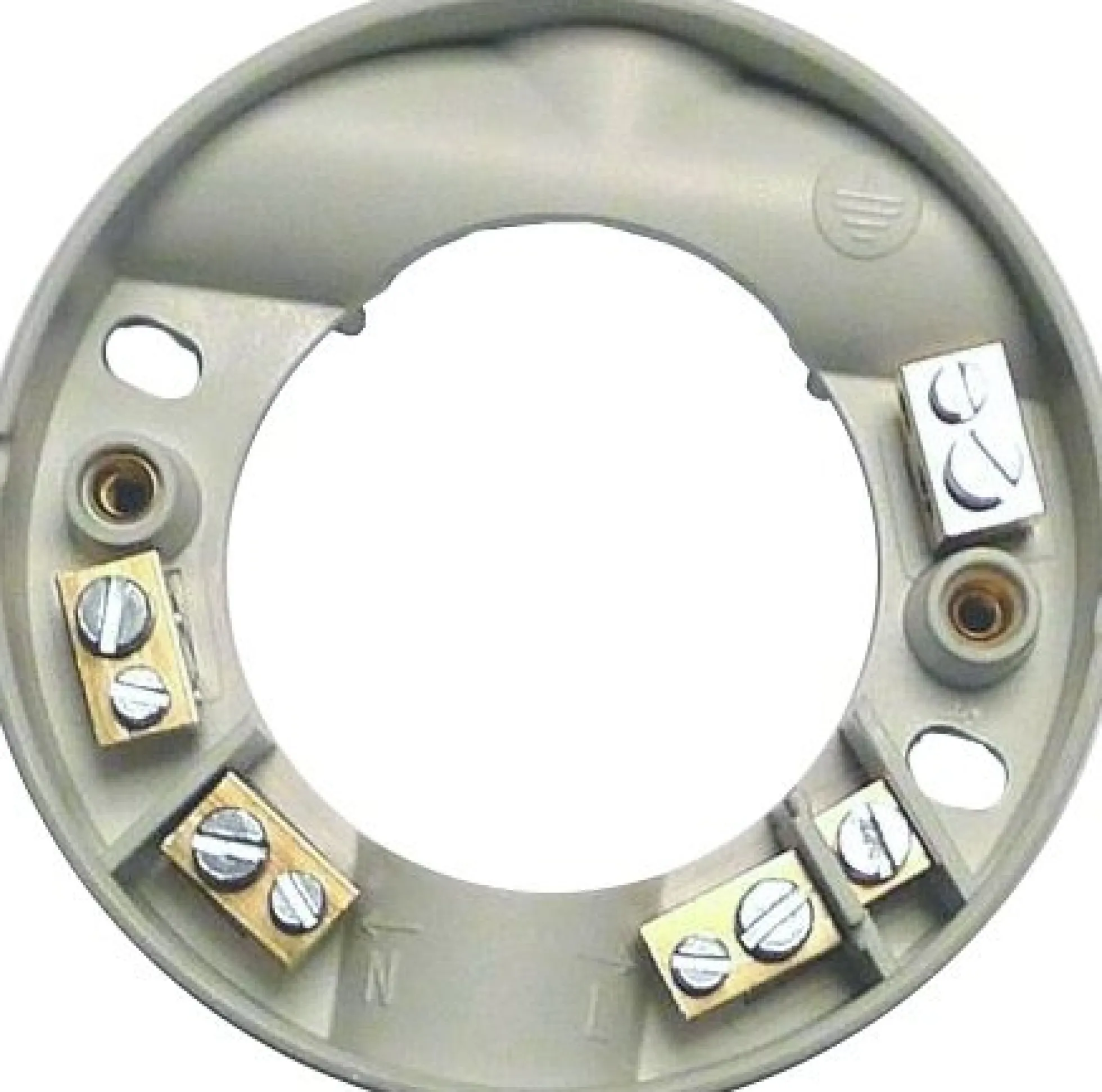

Klemmerne er dobbelte skrueklemmer (det ene hul er større end det andet), med undtagelse af den 5. klemme (i dåser med 5 klemmer) som kun er en enkelt skrueklemme Jord-klemme har en opmærkning tryk ind i dåsen som angiver at klemmen skal bruges til jord. Jord-klemmen er en dobbelt klemme.
