Eltako lysdæmper udvidelsesmodul 400W UNI

LÆS VEJLDNINGEN! Ved forkert brug, belastning eller tilkobling kan lysdæmper udvidelsen ødelægges. Derfor skal vejledningen læses og følges nøje.

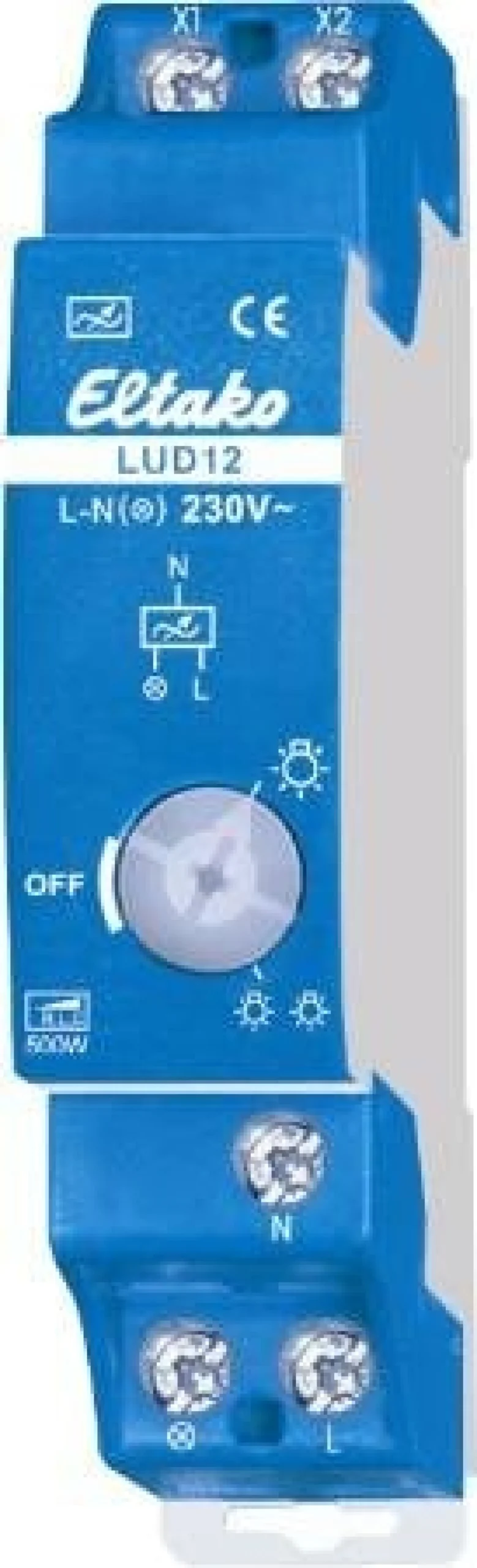

LUD12 udvidelsesmodul til bl.a. EUD12Z og EUD12M
Kan bruges til både R-, L- eller C belastning. Forsynes af 230V forsyningsspænding

Maks. belastning varierer alt efter hvordan modulet bliver brugt. Se vejledningen for uddybning.Hvor meget belastning lysdæmperen kan klare afhænger af hvor god ventilation er omkring den.
Der må kun kobles 2 stk. induktive (jernkerne) transformerer på lysdæmperen. Derudover skal der altid være belastning på jernkernetransformerens sekundærside når lysdæmperen er tændt, da den ellers kan tage skade.
Der må ikke laves funktion for afbrydelse af lasten på sekundærsiden af lysdæmperen.
Der må ikke kobles både jernkerne og elektroniske transformer parrallet på lysdæmperen (benyt LUD12 til dette formål)
Kun Ohms last må tilsluttes sammen med kapasitiv- eller induktiv last.
Ved beregning af belastningen af lysdæmperen skal der indregnes, at en jernkernetranformer har et tab på 20% og en elektronisk et tab på 5%, således dette lægges oven i summen af de tilsluttede lyskilder.
Ved belastning på mere end 300W kræves der 9 mm afstand mellem de enkelte moduler til ventilation
