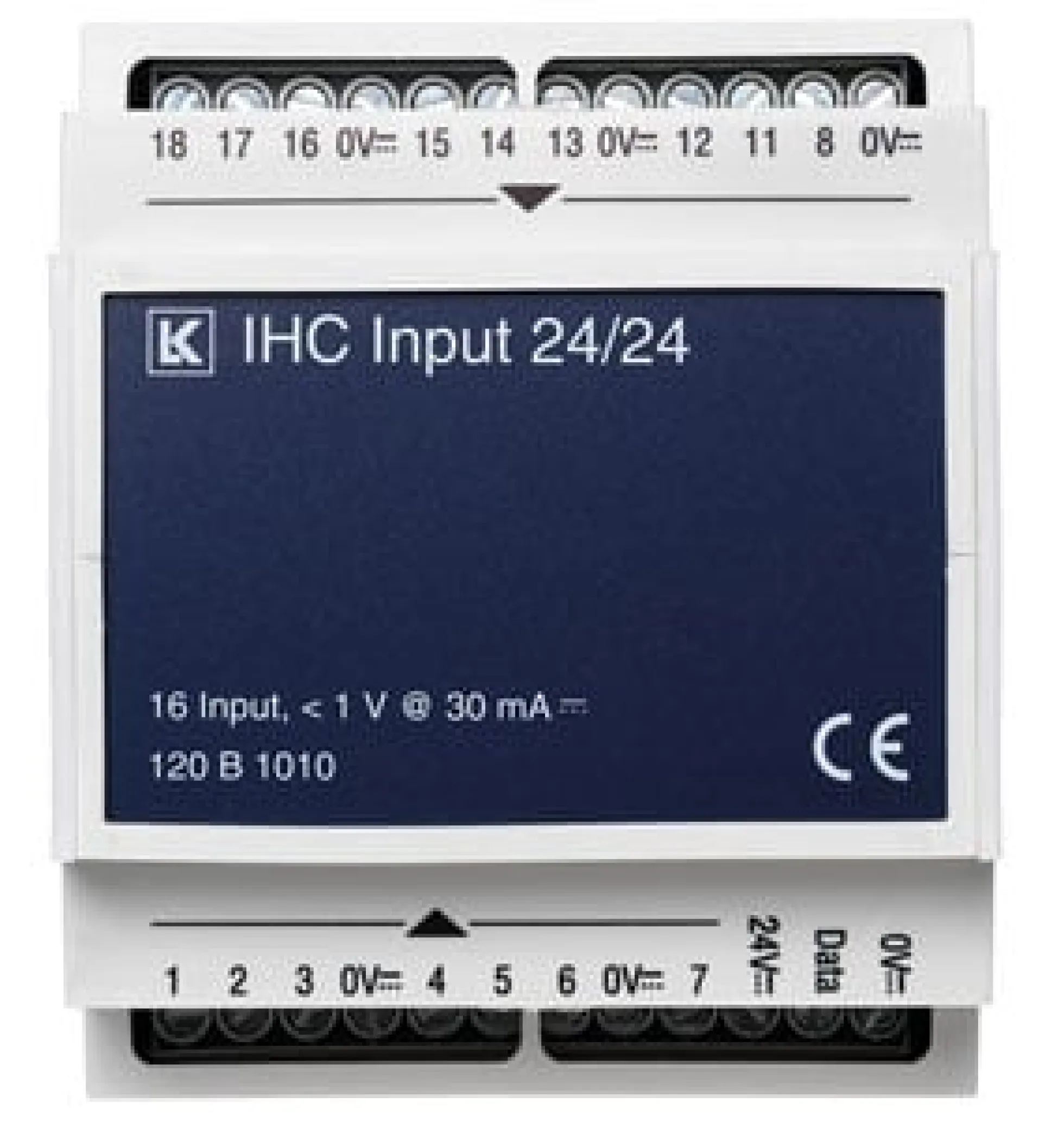

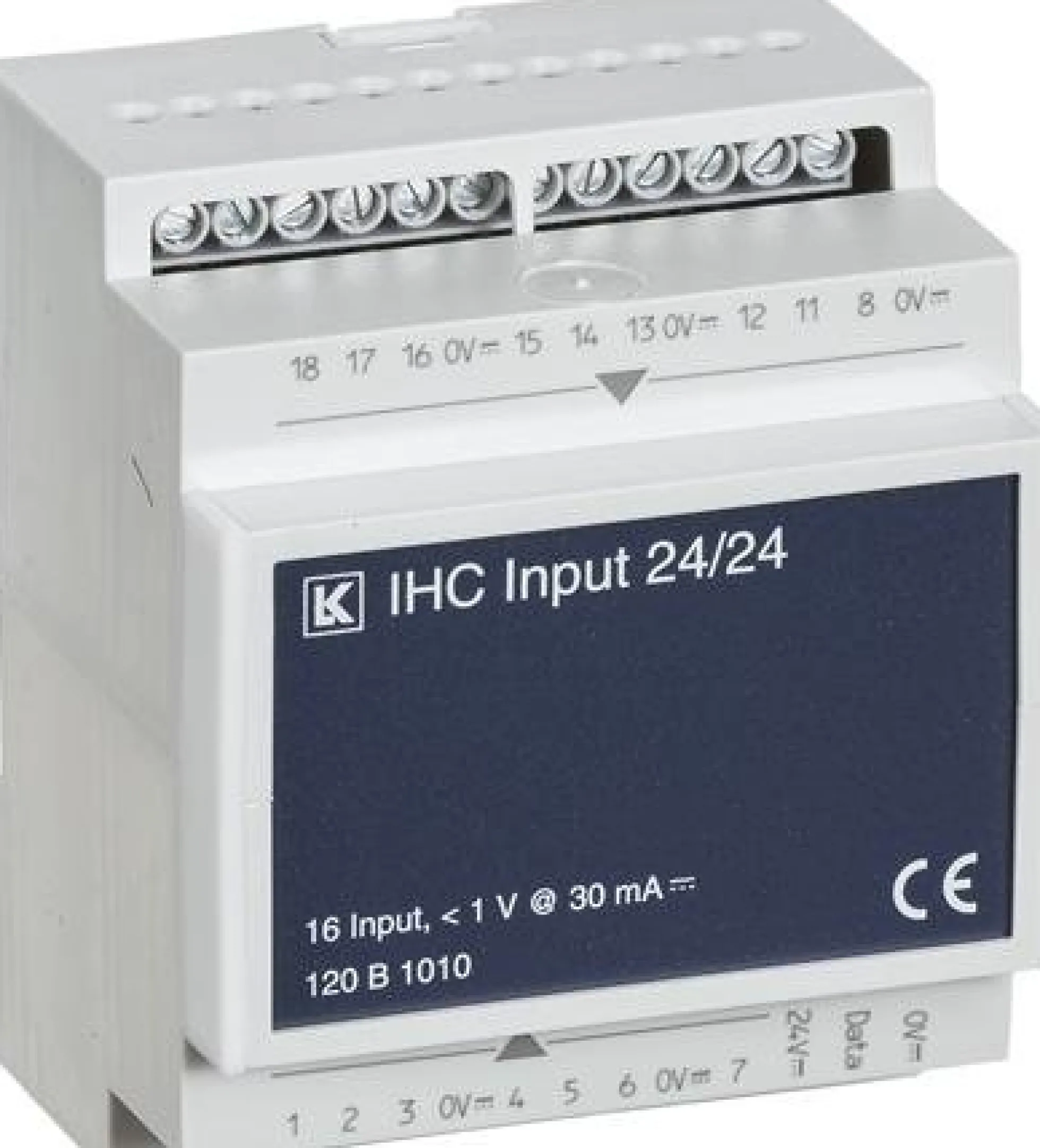

IHC Control, Input modul 24/24 med 16 indgange til 24Vdc/24mA signaler – Lauritz Knudsen
kr.432.78
Anvendelse:
Input 24 modulet anvendes til opsamling af signaler fra svagstrømskontakter såsom betjeningstryk og lignende. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24 modulet både centralt ved Controleren og decentralt, fordelt i installationen.
Input 24 modulet anvendes til opsamling af signaler fra svagstrømskontakter såsom betjeningstryk og lignende. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24 modulet både centralt ved Controleren og decentralt, fordelt i installationen.
Konstruktion:
Indgangene på Input 24 modulet skal ved aktivering lægges til 0V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24V d.c. når denne ikke er aktiveret. Indgangsmodulet har 16 indgange. Ved mange langvarige signaler på indgangene (fx alarm PIR (NC), magnetkontakter, skumringsrelæer osv.), kan strømforbruget reduceres ved anvendelse af et input 24/3 modul.
Indgangene på Input 24 modulet skal ved aktivering lægges til 0V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24V d.c. når denne ikke er aktiveret. Indgangsmodulet har 16 indgange. Ved mange langvarige signaler på indgangene (fx alarm PIR (NC), magnetkontakter, skumringsrelæer osv.), kan strømforbruget reduceres ved anvendelse af et input 24/3 modul.
Varenummer:
1086012956
EAN nummer:
5703302026246
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:
120B1010, AAK120B1010
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
IP-klasse (kapslingsklasse):
IP20
Anbefalet kabeltype:
Til data og 24 V: IHC LINK 10 NOPOVIC
Antal sensorer:
Maks. 4 stk. PIR (uden egen forsyning) pr. indgang
Direktiver:
89/336/EØF
Egeneffekt:
Maks. 10 W
Egetforbrug:
7-391 mA @ 24 VDC
Indgangsimpedans:
1 kohm: pull-up til 24 VDC
Kontaktmodstand for aktivering af indgange:
Maks. 33 ohm (svarende ti
Luftfugtighed:
10-90% rel. ikke kondenserende
Mærkning:
16
Maks. kabellængde:
Datalinie: 100 m. Indgange: 300 m
Modulbredde M36:
2
Omgivelsestemperatur:
– 20 °C til + 50 °C
Skrueklemmer:
Maks. 2×1,5 mm² med trådbeskytter
Strømforsyning:
20-28 VDC maks. 5% ripple, nom. 24 VDC SELV
Tilslutninger:
3 til strømforsyning og datalinie. 16 til indgange. 5 til 0V for indgangssignaler
Standarder:
EN 61000-6-3 ,EN 61000-6-2
Serie:
LK IHC®
Producent/forhandler:
Lauritz Knudsen
