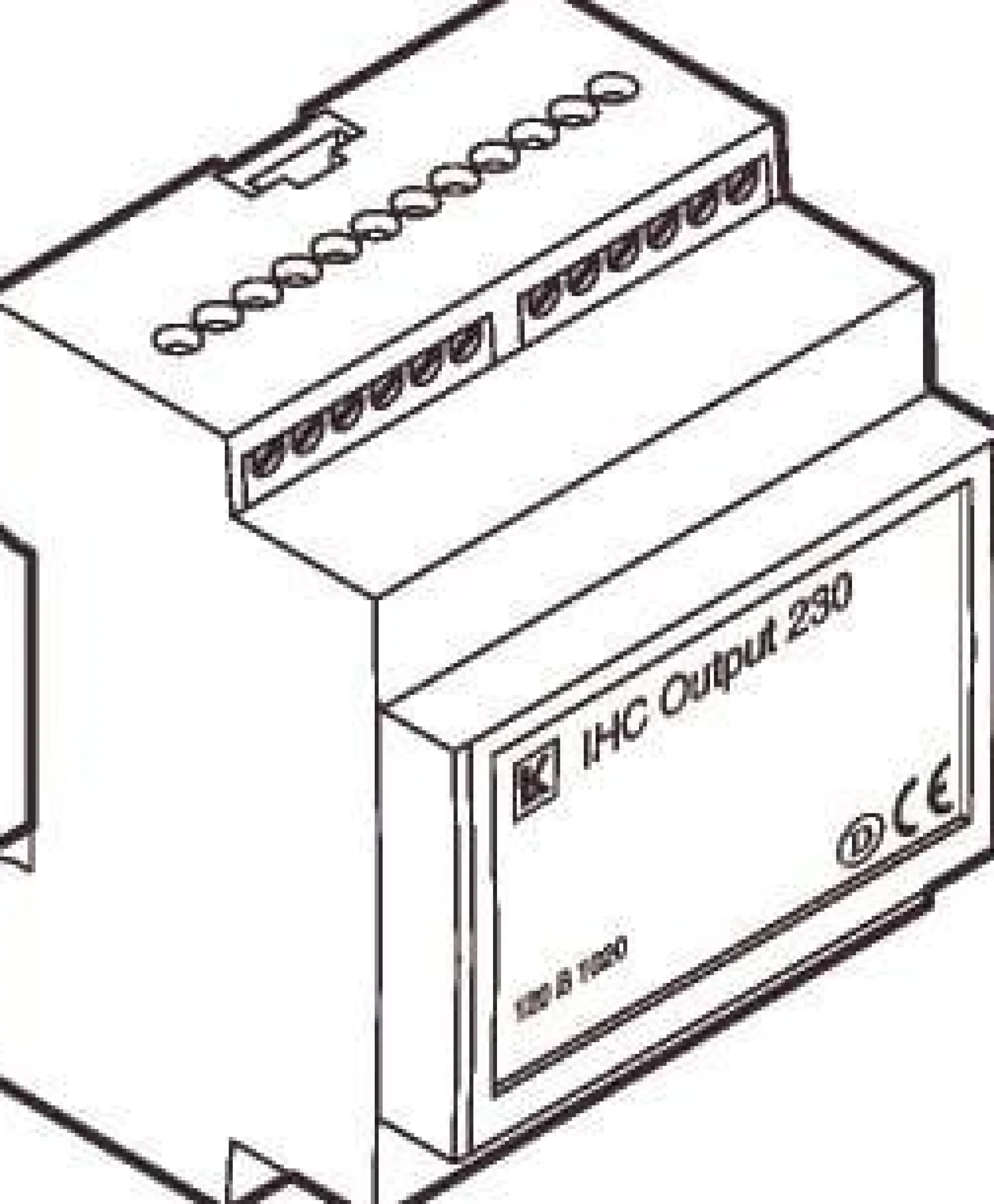

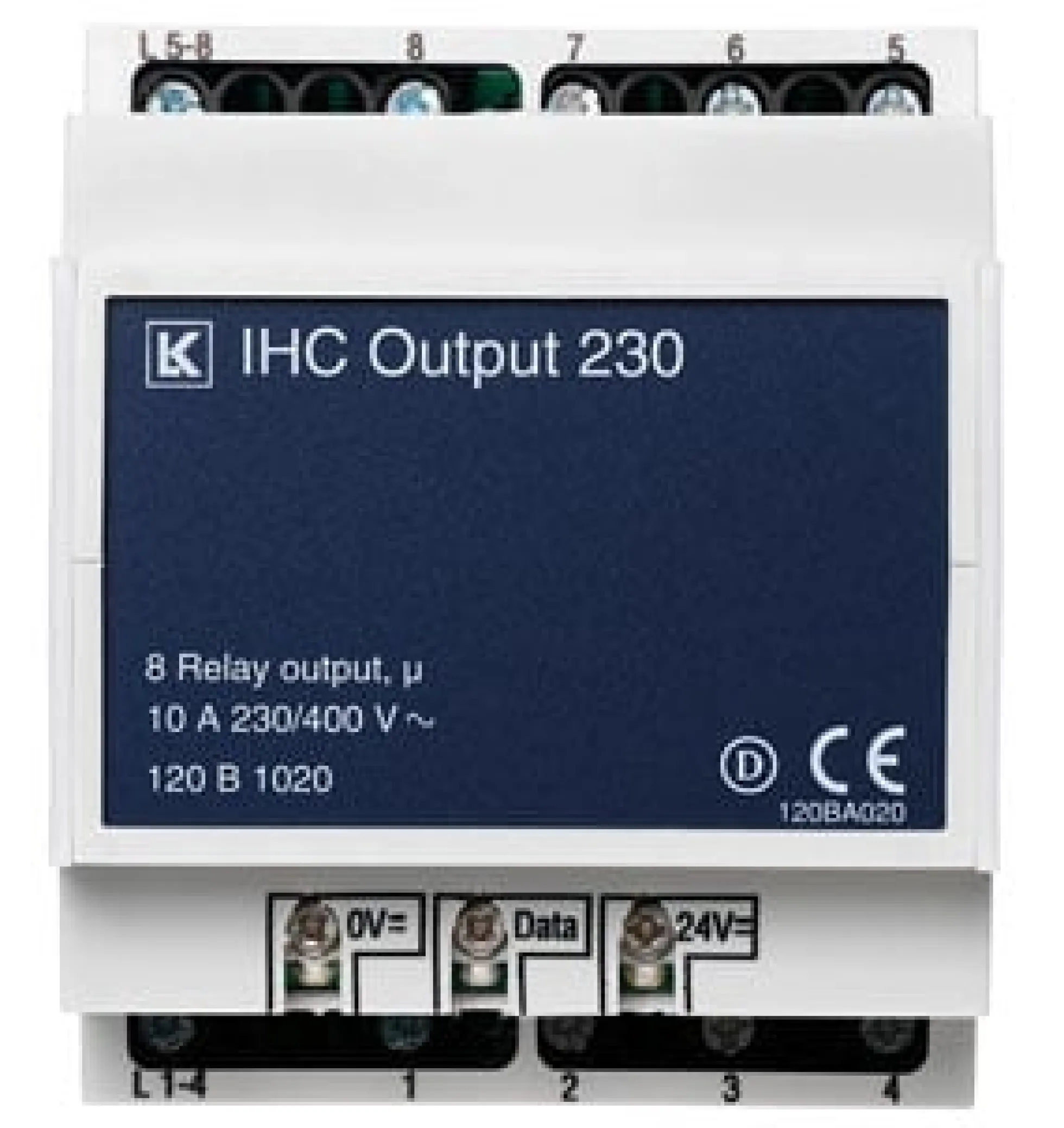

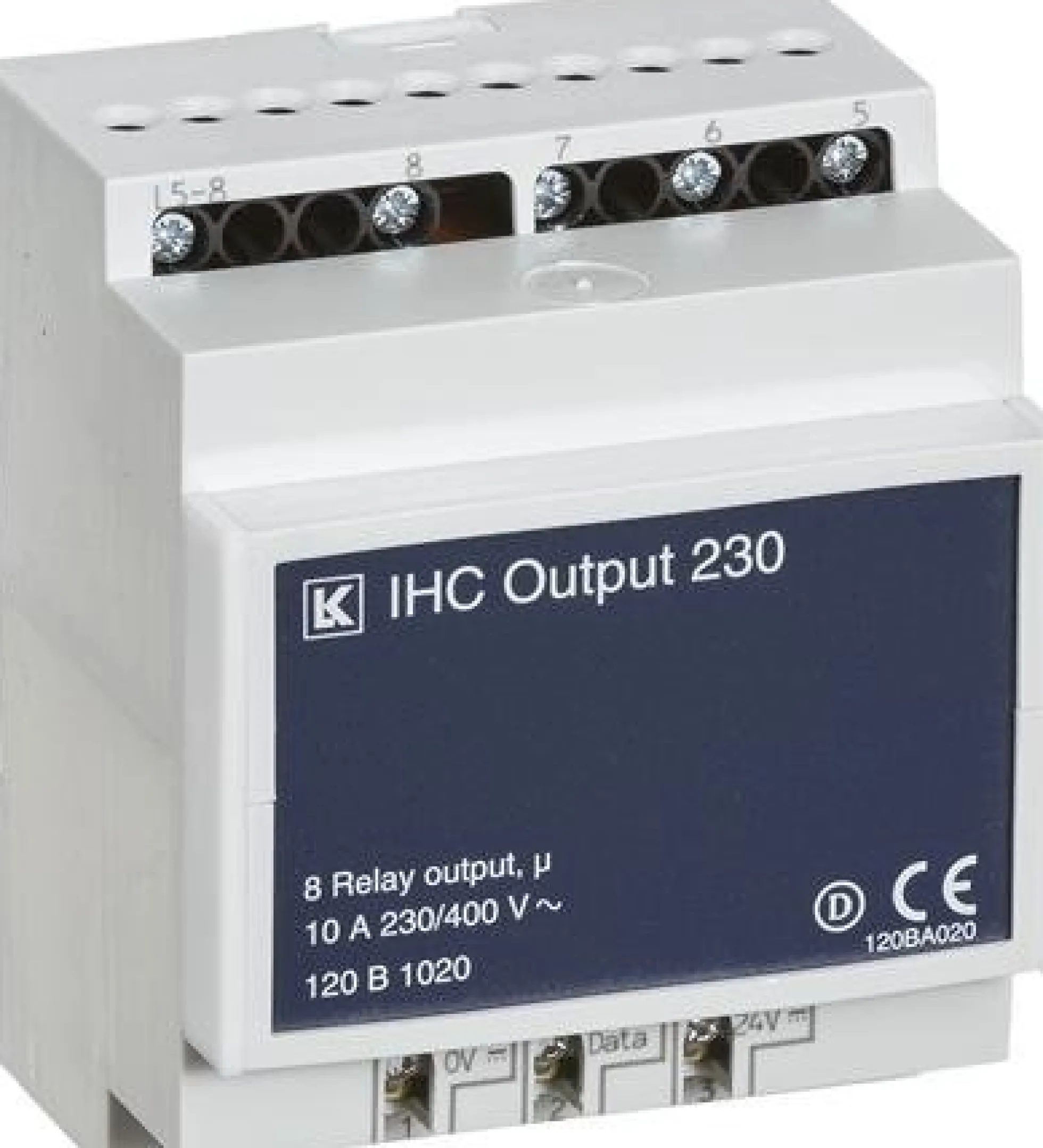

IHC Control, Output modul 230 med 2 x 4 relæ udgange til 230Vac – Lauritz Knudsen

Anvendelse:
IHC output relæmodulet anvendes til kobling af 8 stk. 230 V a.c. belastninger styret af IHC systemet.

Konstruktion:
De 8 udgangsrelæer er opdelt i 2 grupper af 4 relæer. Hver gruppe af relæer har fælles fasetilslutning. Der kan kobles en 10A gruppeafbryder eller automatsikring til hver enkelt gruppe af relæer. Den samlede belastning på modulet er 20A. Der kan kobles forskellige spændinger på de 2 grupper af relæer f.eks. 24 V på den ene gruppe af 4 relæer og 230 V på den anden gruppe af 4 relæer. De enkelte 10 A udgangsrelæer er testet i.h.t. S.B.Ei. § 139-1 for afbrydere med følgende antal koblinger og belastning ved 250 V. 40.000 stillingsændringer ved 10A Cos fi =0,6, 10 A med kapacitet = 140µF og 10 A med glødelampe belastning.
