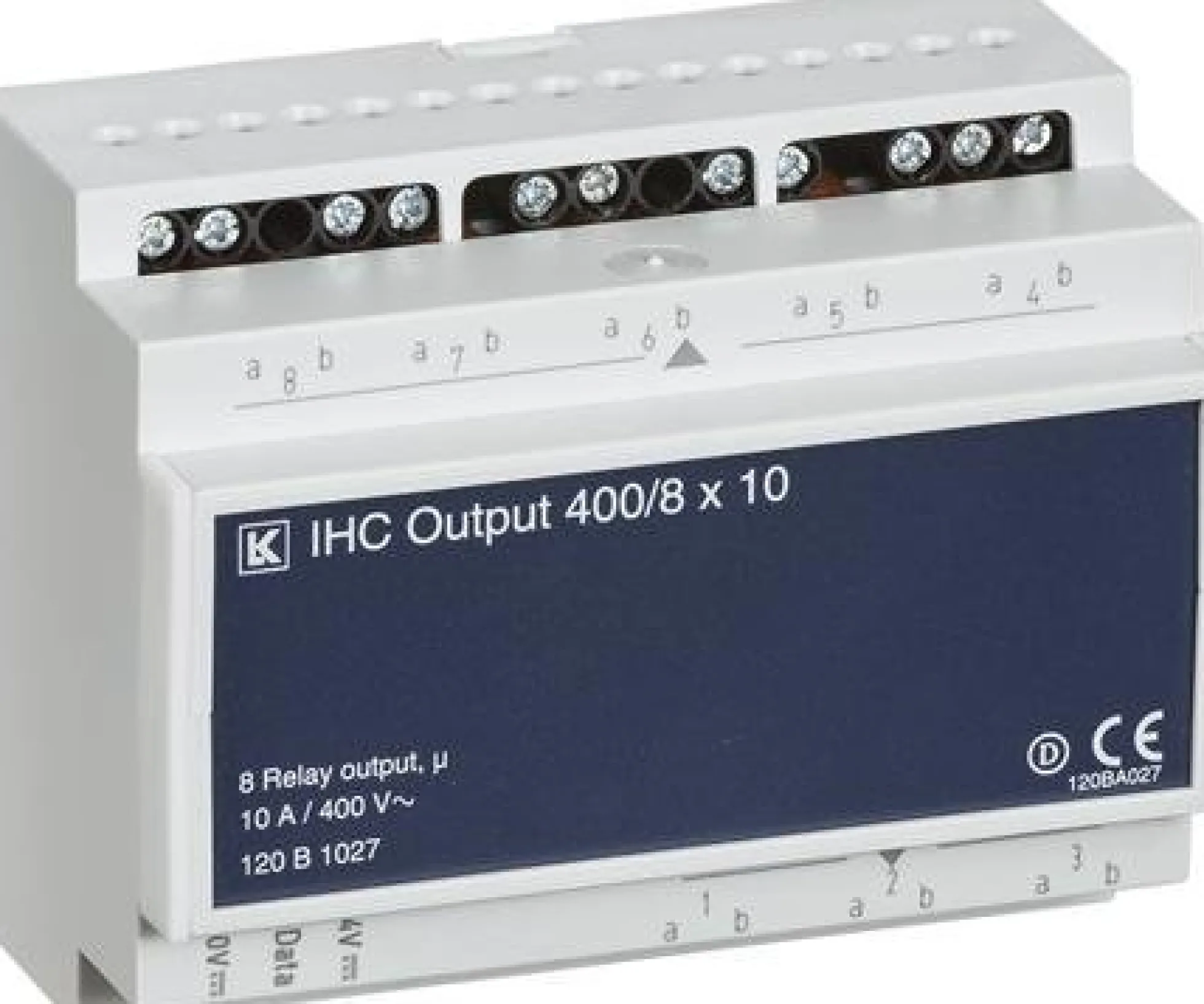

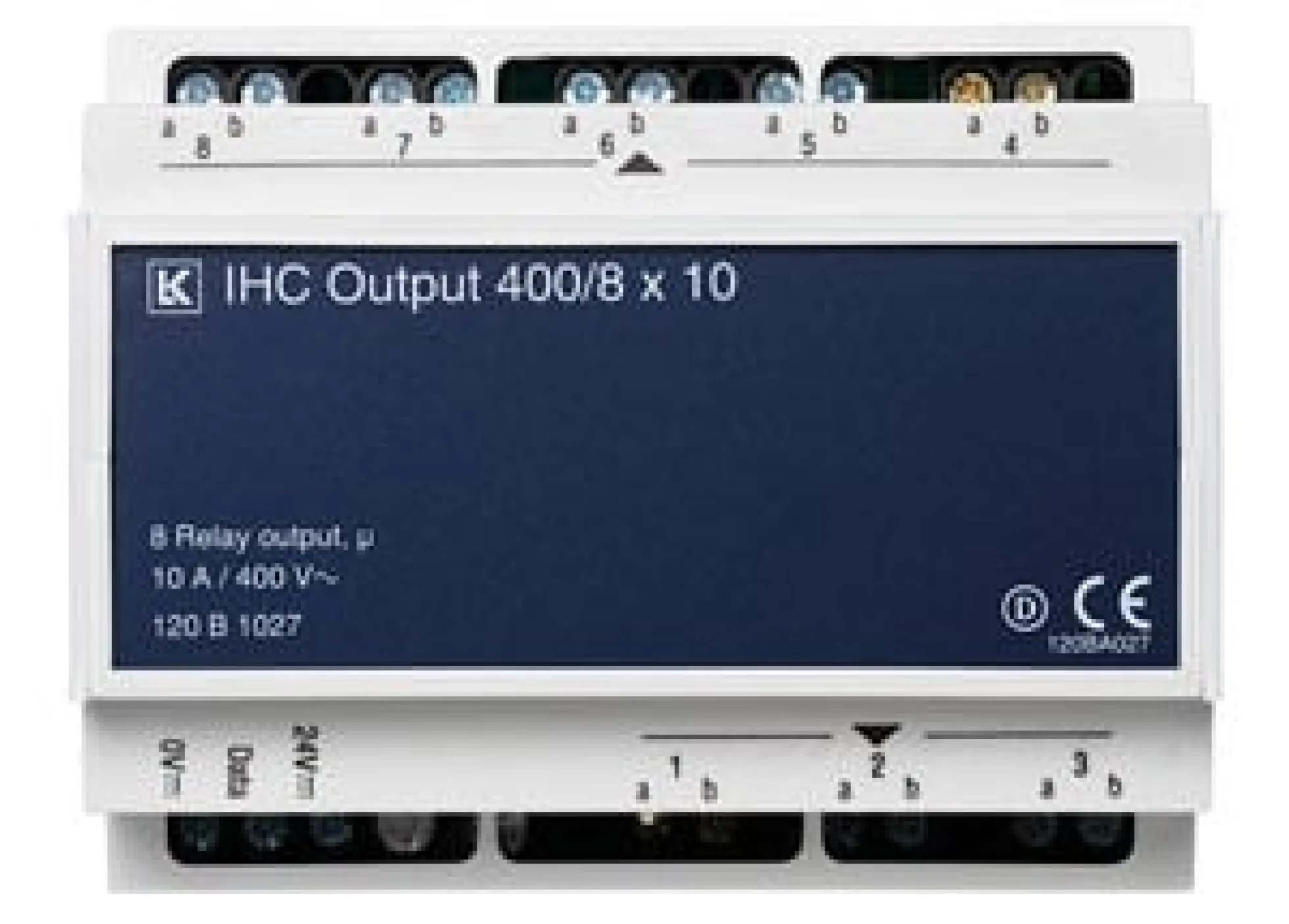

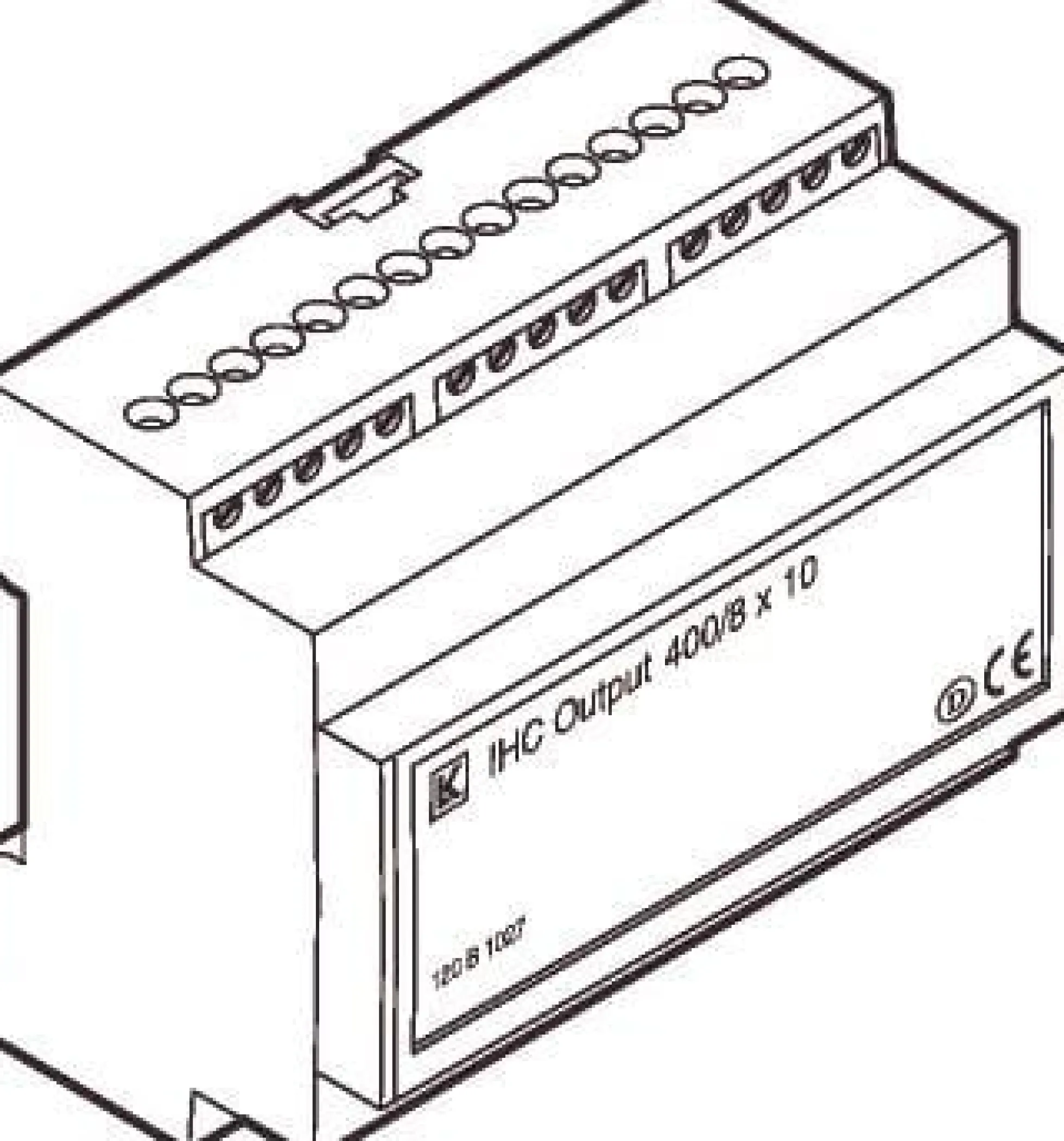

IHC Control, Output modul 400/8×10 med 8 relæ udgange til 230Vac – Lauritz Knudsen

Anvendelse:
IHC outputmodulet anvendes til kobling af 8 stk. 230 V a.c. belastninger styret af IHC systemet.

Konstruktion:
Alle 8 udgange er galvanisk adskilt fra hinanden. Der kan kobles en 10 A gruppeafbryder eller automatsikring til hver enkelt af relæerne. Den samlede belastning på modulet er 80A. Da relæerne er adsklit fra hinanden med 400 V isolationsafstand, kan der tilsluttes forskellige faser, enten fra samme eller forskellige grupper. Ved 3-fasede belastninger må der ikke tilsluttes kombinationen Out 5, 6 og 7 af hensyn til relæernes termiske overbelastningsevne. Af hensyn til relæernes levetid, anbefales det i øvrigt af fordele 3-fasede belastninger på to grupper bestående af Out 1, 2 og 3 samt Out 6, 7 og 8. Ved kobling af motorbelastninger såvel som andre 3-fasede belastninger gøres der opmærksom på, at der ikke er indbygget nogen sikring af samtidig ind- og udkobling af de 3 faser. Af hensyn til adskillelsen mellem SELV- og 230 V strømkredse skal relæerne betragtes som to grupper. Hvis et af relæerne i en af grupperne er forbundet til en SELV kreds, må de øvrige relæer i gruppen ikke forbindes til 230 V eller en anden strømkreds, der ikke er SELV strømkreds. Ønskes andre belastninger henvises der til afsnittet “Introduktion til IHC.”
