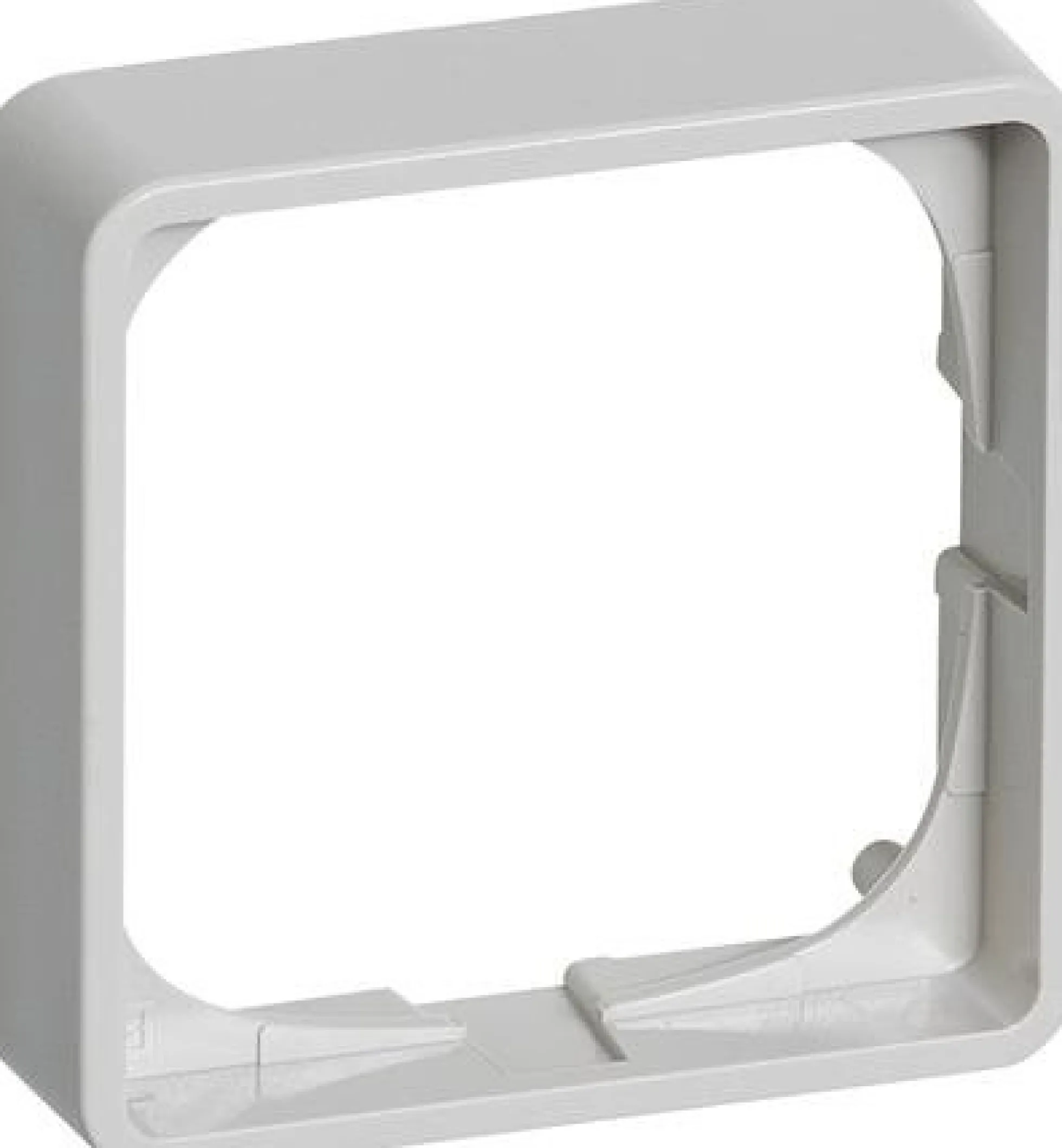

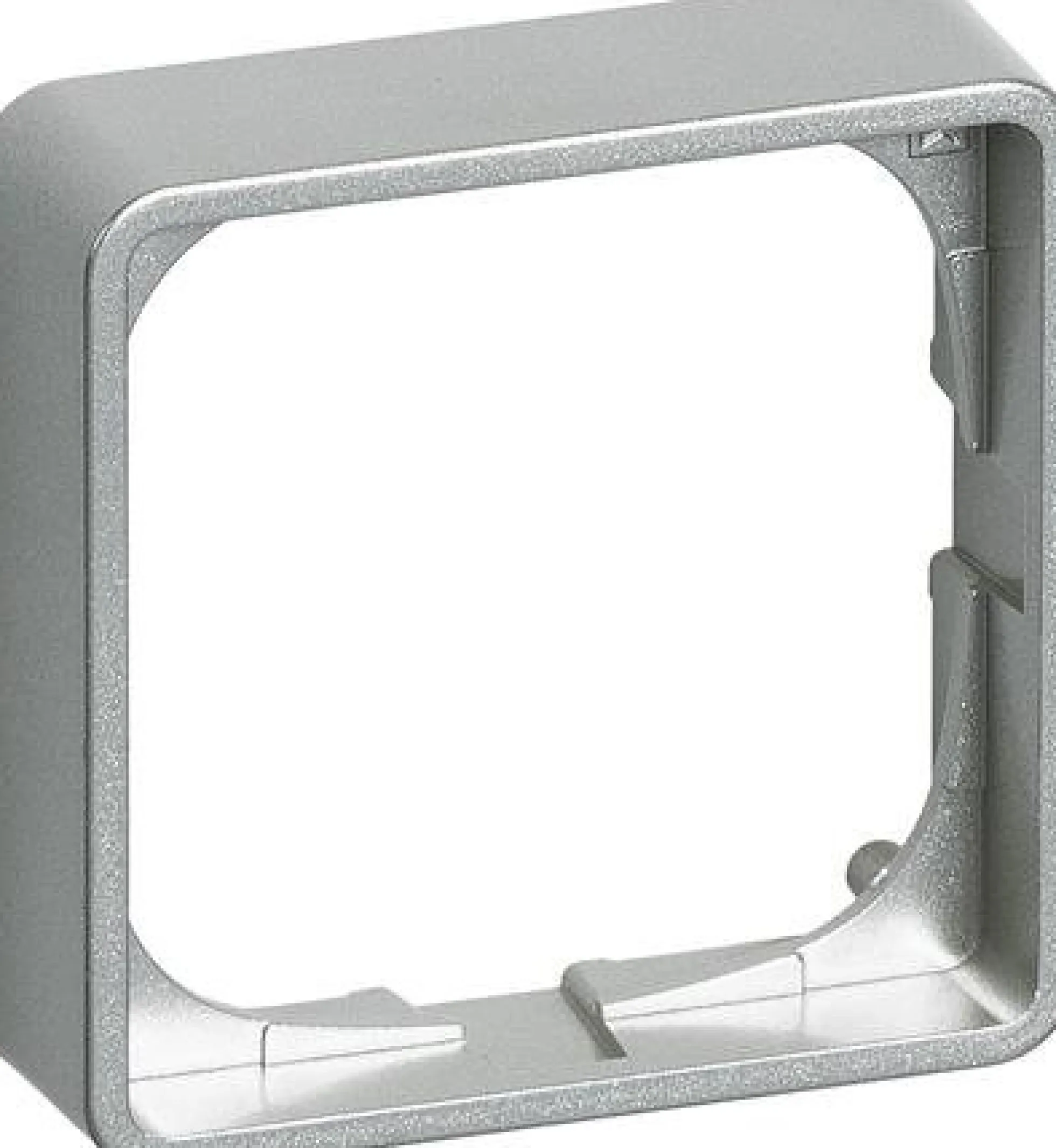

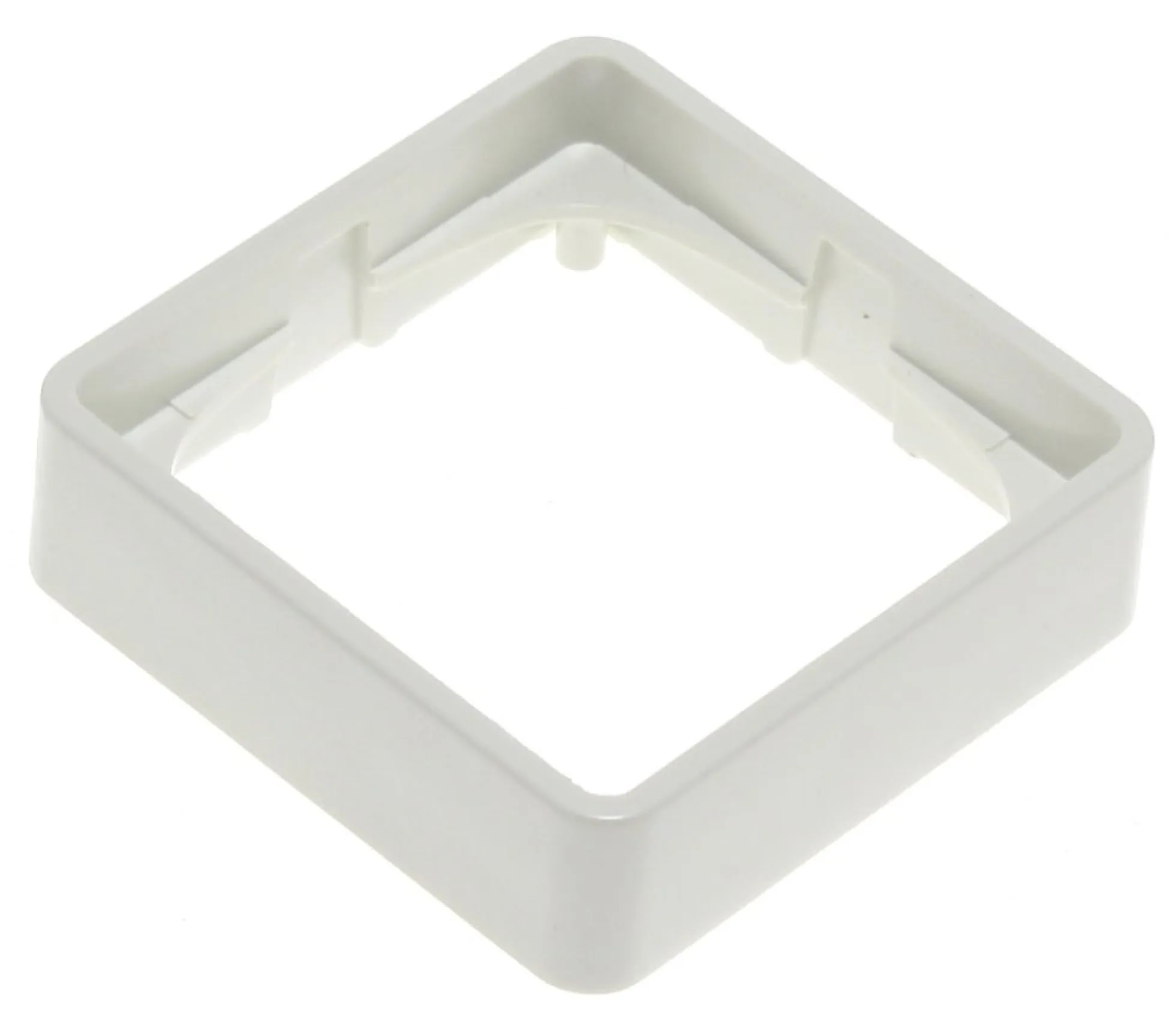

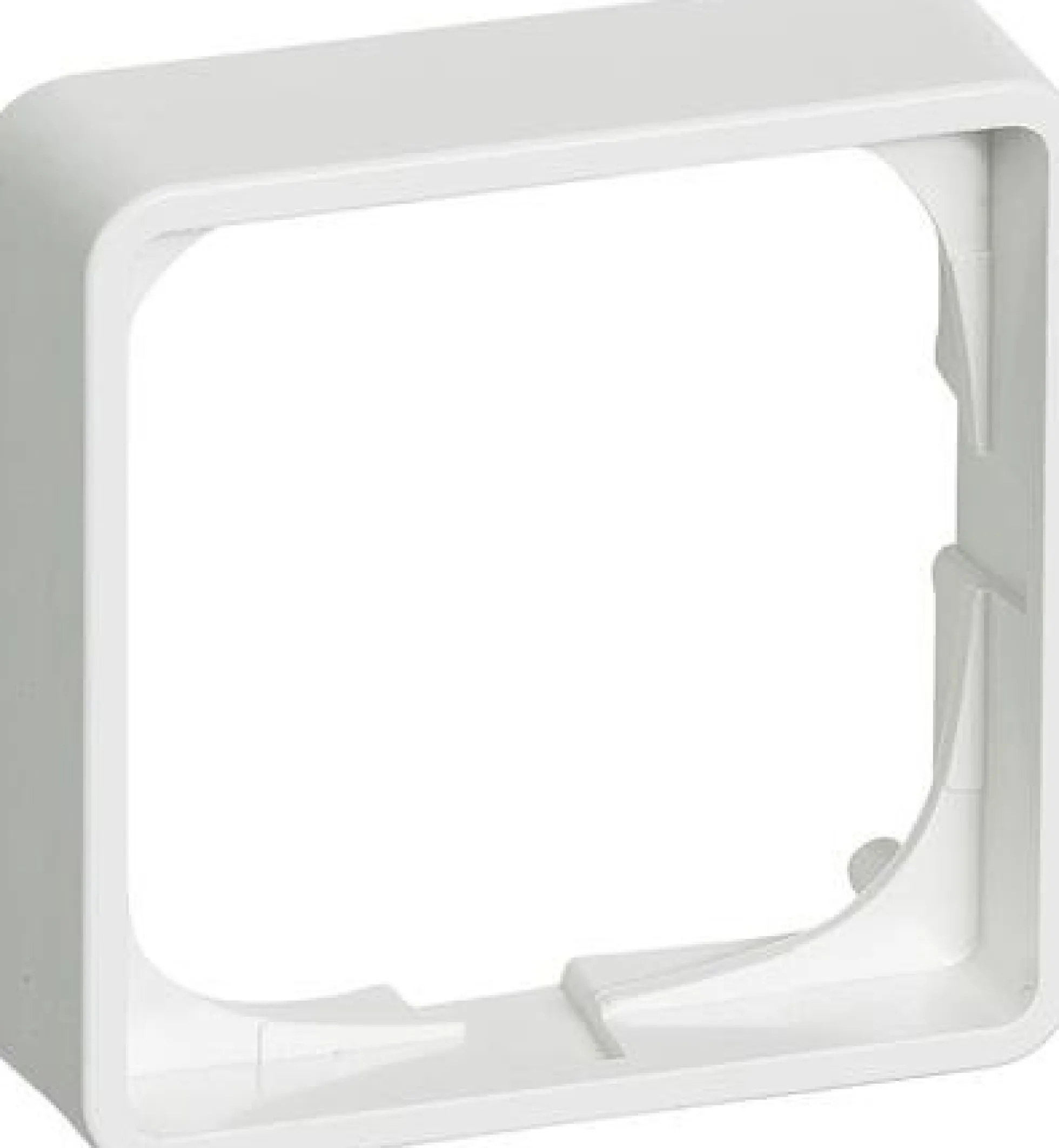

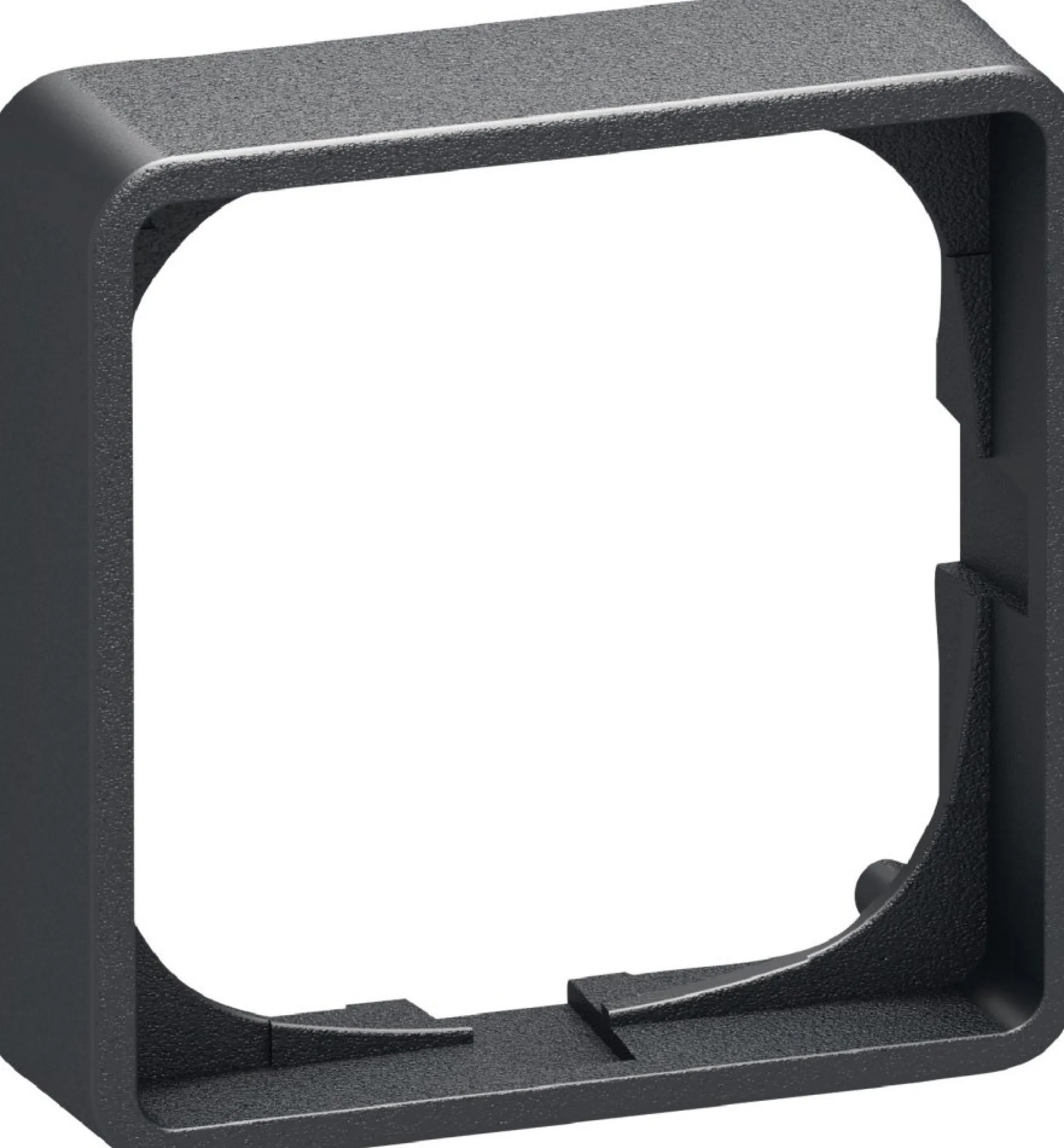

LK FUGA® – Baseline 50 forhøjet ramme (14 mm dyb), 1 modul
kr.51.05
Når en indsats, f.eks. en afbryder eller stikkontakt, fra Lauritz Knudsens FUGA® serie skal monteres i indbyggede dåser eller underlag, skal det først fastgøres en ramme på indsatsen. Rammen dækker overgangen fra indsats til væg eller underlag, hvilket både sørger for en korrekt afslutning i forhold til beskyttelse mod stød og sørger for at det ser pænt ud. I enkelte tilfælde skal der dog ikke bruges rammer, f.eks. når indsatsene monteres i Softline underlag eller panelunderlag, da rammer er integreret i underlaget.
Rammerne findes i flere forskellige design serie fra den klassiske Baseline til den stilfulde Hardline DECO, hvilket giver mulighed for at du kan få en el-installation som passer til din stil.
Alle serierne findes hver især i flere farver, hvor Hardline DECO har det største udvalg. Baseline og Softline findes også i flere størrelser (bredde), f.eks. Baseline 50 og Softline 63. Størrelserne på rammerne angives af nummeret efter serie navnet. Størrelsen som er angivet svarer til bredden på en ramme som er 1 modul bred. F.eks. er en 1 modul FUGA Hardline 68 ramme 68 mm.
Selve hullet i midten af rammerne, hvor indsatsen fasttrykkes er dog altid den samme størrelser (hvis rammerne har den samme “modul størrelser”), uanset om rammens kant er tynd eller tyk. Når du skal vælge den korrekte ramme til en indsats, skal du gå ud fra hvor mange “modul” der er plads til i rammen og hvor mange “modul” din indsats eller indsatse optager. På nogle rammer skal man også tage højde for om rammen bruges lodret eller vandret.
I det følgende afsnit kan du læse mere om hver serie samt hvilke rammer passer på hvilke typer dåser og underlag.
Beskrivelser af serierne:
Baseline:
FUGA® Baseline serien er den oprindelige og originale serie af rammer til FUGA indsatsene. Til at begynde, var rammerne ikke kendt under dette navn, men blev blot benævnt som “FUGA rammer”. I forbindelse med at Softline rammerne kom til, fik de oprindelige rammer deres eget serie navn.
Baseline rammerne findes i 3 bredder, som hver anvendes til forskellige underlag eller dåser.
Baseline 50 :
Rammerne har en meget smal kant og bruges normalt kun til montering af indstaste på Baseline underlag, Baseline panelunderlag og dåser for blank mur.
De kan også bruges på indmurings- og indstøbningsdåser samt SV dåser, hvis du ønsker et smalt overlap mellem indsats og væggen.
De bliver også tit anvendt i gamle installationer hvor el-materialeter er monteret direkte i gerigterne.
Rammerne kan ikke bruges sammen med forfradåser eller Softline underlag og panelunderlag.
Baseline 63 :
Rammerne har en lidt breddere kant, og bruges til montering af indsatse på indmuringsdåser, indstøbningsdåser, SV dåser og forfradåser.
De kan ikke bruges på Baseline og Softline underlag eller panelunderlag.
Baseline 68 :
Disse rammer er ekstra bredde, og rammerne er ikke lige bred hele vejen rundt. De bruges i forbindelse med meget gamle installationer, monteret i indmuringsdåser af træ. Disse gamle dåser er meget brede og dette dækker rammerne.
Der findes en 1 modul ramme og to 1½ modul rammer, hvor den ene er symmetrisk og den anden asymmetrisk. Hvis du skal montere en 1 modul indstats for sig selv, bruges 1 modul rammen. Hvis du skal montere en 1½ modul indsats for sig selv, bruges 1½ modul symmetrisk rammen. Hvis du skal montere 2½ modul (en 1 modul og en 1½ modul indsats) skal du bruge 1 modul rammen og 1½ modul asymmetrisk rammen lodret over hinanden.
Rammerne kan ikke bruges på Baseline og Softline underlag eller panelunderlag og bør ikke bruges på nogle af de moderne indbyggede dåser.
Softline:
FUGA® Softline serien var den første serie, som gav mulighed for at vælge et andet design end Baseline serien. Den har flotte afrundede kanter på siderne, som får det til at ligne, at rammen følger væggen og går mere i et med den.
Softline rammerne findes i 2 bredder, som hver anvendes til forskellige dåser.
Softline rammer skal ikke bruges på Softline underlag eller panelunderlag, da disse har indbygget ramme i selve underlaget.
Softline 63 :
Rammerne bruges til montering af indsatse på indmuringsdåser, indstøbningsdåser, SV dåser og forfradåser.
De kan ikke bruges på Baseline og Softline underlag eller panelunderlag.
Softline 68 :
Disse rammer er ekstra bredde, og rammerne er ikke lige bred hele vejen rundt. De bruges i forbindelse med meget gamle installationer, monteret i indmuringsdåser af træ. Disse gamle dåser er meget brede og dette dækker rammerne.
Rammerne kan ikke bruges på Baseline og Softline underlag eller panelunderlag, og bør ikke bruges på nogle af de moderne indbyggede dåser.
Hardline:
FUGA® Hardline serien kom efter Softline serien, og åbnede op for endnu større valgfrihed i designet af el-installationens afbrydere og stikkontakter. I forhold til Baseline og Softline, så har Hardline skarpe kanter og hjørner. Kanterne er trukket lidt ind på bagsiden. Den har en minimalistisk udseende og det ligner at den svæver lidt ud fra væggen, pga. de skygge effekter rammen laver ved kanten.
Hardline rammerne findes kun i en 1 bredde.
Hardline 68 :
Disse rammer har en bred overlapning mellem indsatsen og væggen. Rammerne bruges til montering af indsatse på indmuringsdåser, indstøbningsdåser, SV dåser og forfradåser.
De kan ikke bruges på Baseline og Softline underlag eller panelunderlag.
Hardline DECO:
FUGA® Hardline DECO er det seneste skud på stammen, og tilføjer et vælg af nye valgmuligheder. Som udgangspunkt ligner Hardline DECO den oprindelige Hardline serie i forhold til de skarpe kanter og hjørner, samt at det ligner den svæver lidt over væggen. Den store forskel er i at den findes i et stort udvalg af farver og materialer.
Den er opbygget af en basisramme med et indlæg ovenpå. Indlægget er udført i 2 mm transparent plast, børstet stål eller poleret messing.
Det transparente indlæg findes i flere forskellige farver, sat sammen med en hvid basisramme.
Børstet stål og poleret messing indlægget leveres på en koksgrå basisramme.
Hardline rammerne findes kun i en 1 bredde.
Hardline DECO 68 :
Disse rammer har en bred overlapning mellem indsatsen og væggen. Rammerne bruges til montering af indsatse på indmuringsdåser, indstøbningsdåser, SV dåser og forfradåser.
De kan ikke bruges på Baseline og Softline underlag eller panelunderlag.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
| Farge | Hvid, Koksgrå, Stålmetallic |
|---|
