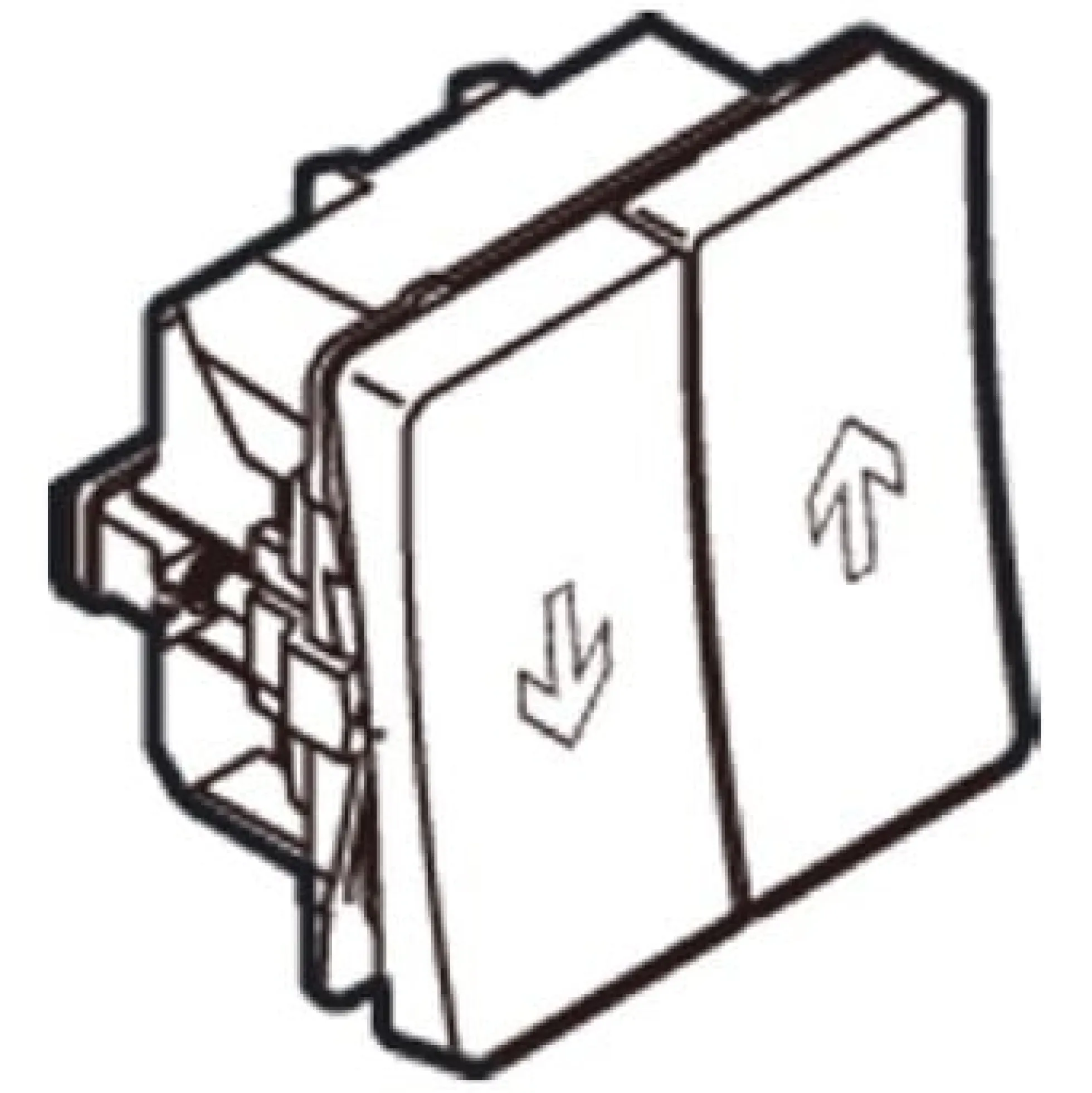

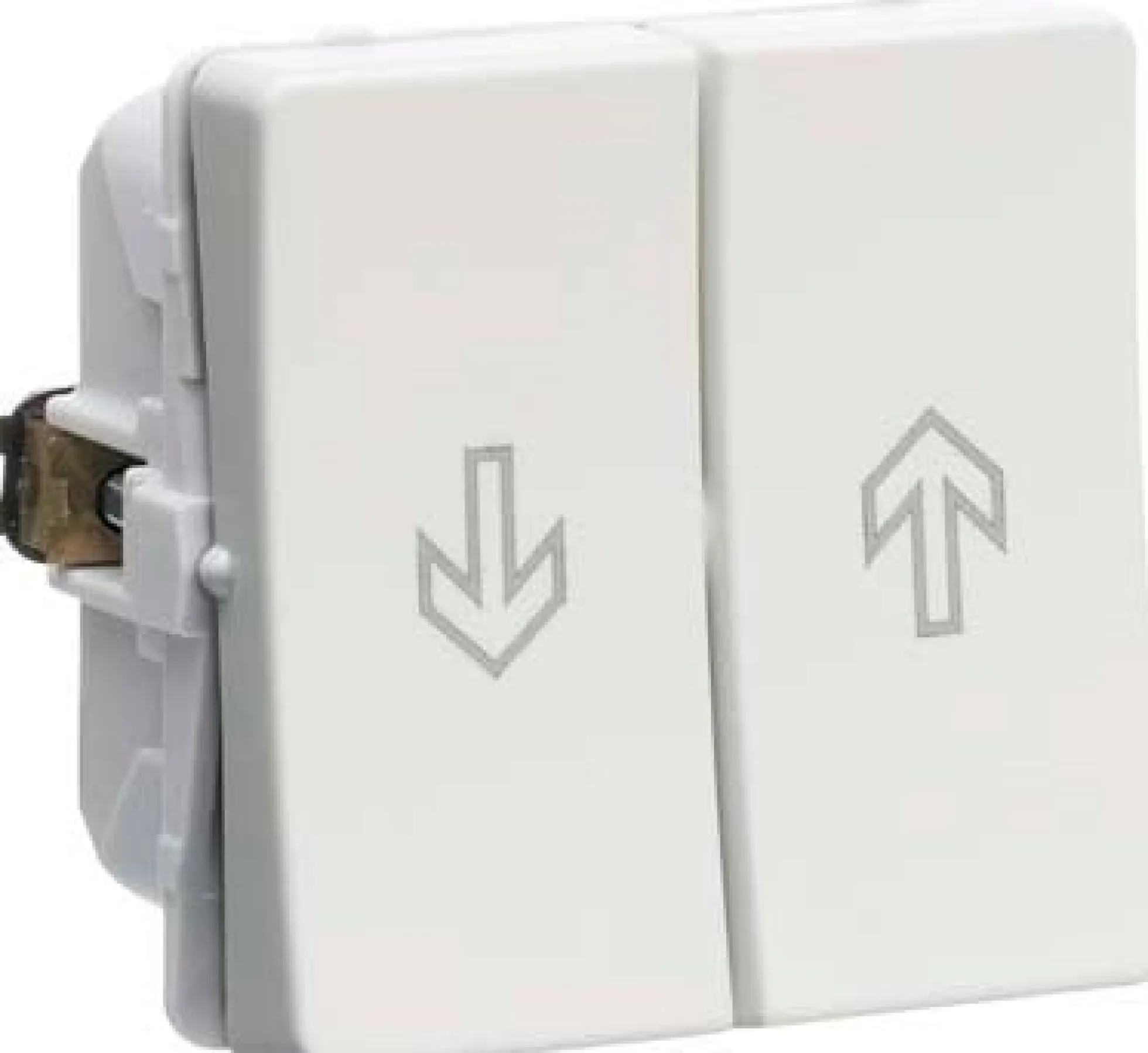

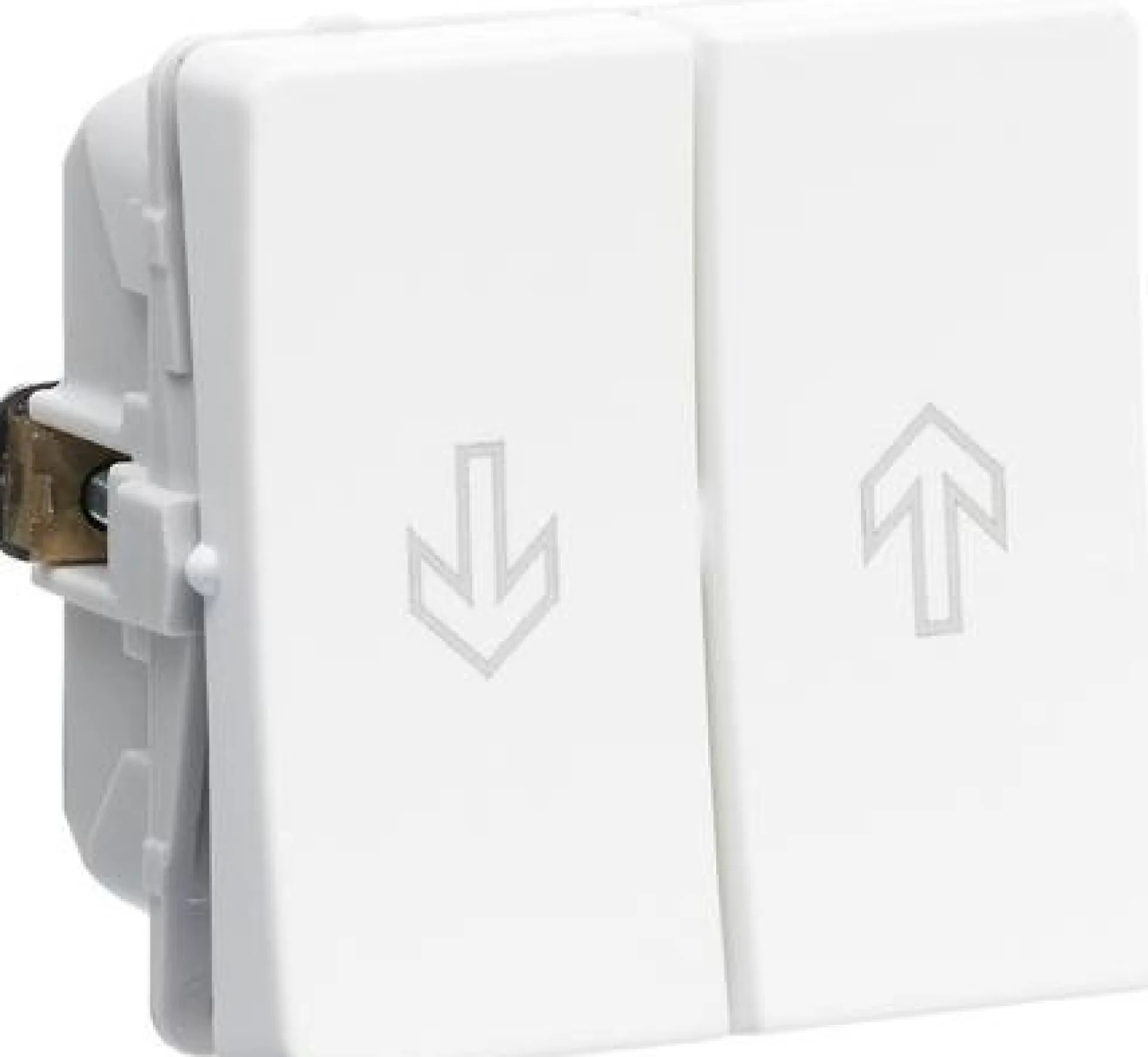

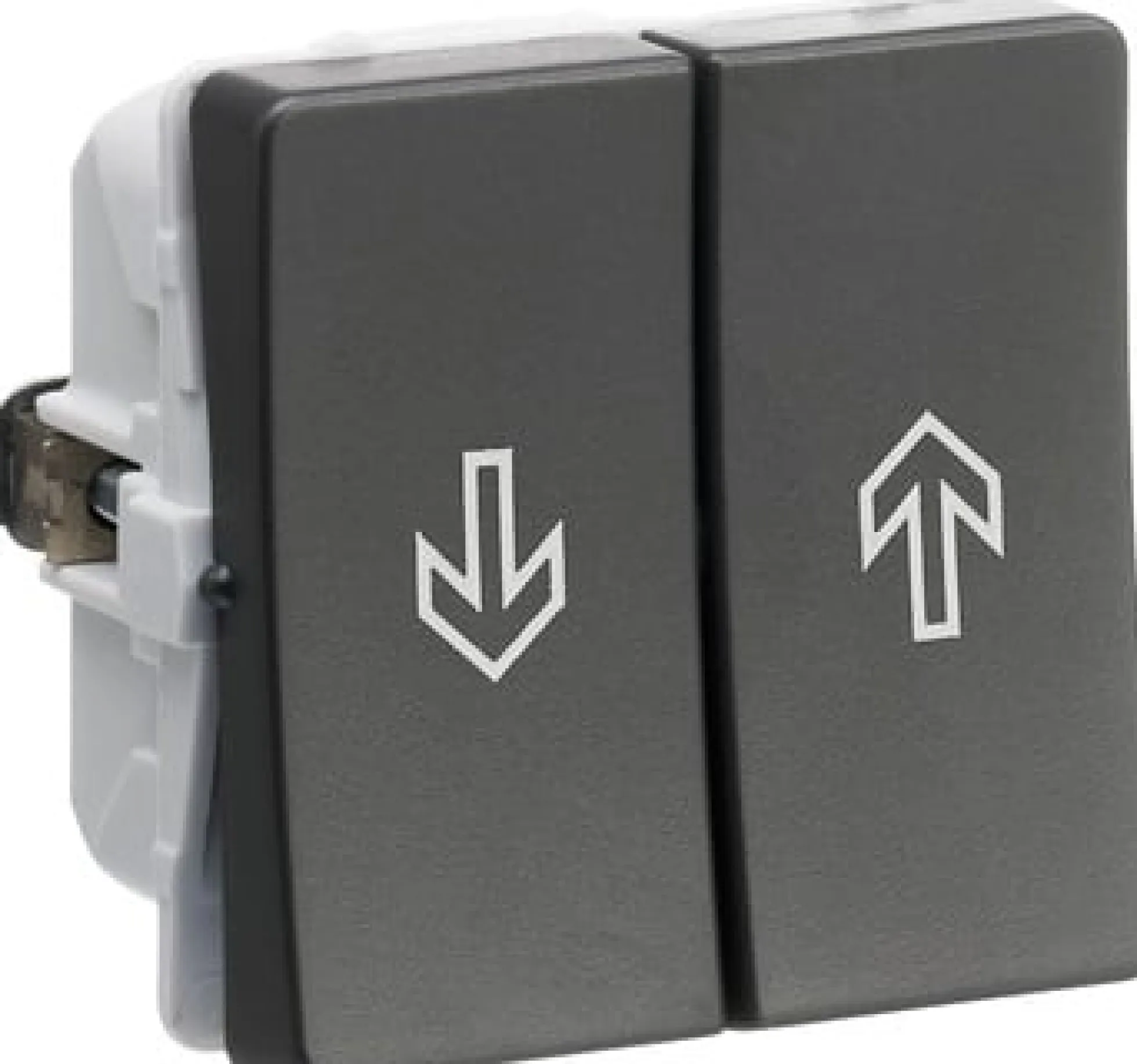

LK FUGA® – Jalousi trykknapper med gensidig spærring (til gardin- eller markise styring), 1 modul

LK FUGA® – Jalousi trykknapper med gensidig spærring (til gardin- eller markise styring), 1 modul

kr.168.16

Farge

Clear

SKU: N/A Categories: Afbryder, Elartikler, Installationsmateriel Tag: Lauritz Knudsen Brand: Lauritz Knudsen

Afbryderen er en jalousi afbryder, hvilket betyder at den har 2 omskifter kontaktsæt, som er elektrisk forbundet med hinanden. Tangenterne på hver trykknap er forsynet med en fjeder og enten en pil op eller ned. De to kontaktsæt er forbundet sådan at der er gensidig spærring af “OP” og “NED” udgangen på indstatsen. Dette sikrer at du ikke kan få f.eks. din gardin motor til at køre op og ned på samme tid, hvilket jo kunne risikere at ødelægge den.

Montering:

Afbryderen er beregnet til at skulle monteres i en planforsænket dåse for indmuring, forfradåse til lette vægge, dåse for blankmur eller på panelunderlag samt underlag. Indsatsen skal klikkes i en ramme inden montering med mindre at underlaget har integreret ramme.

De nye 16A afbrydere kan ikke monteres i de gamle SV dåser til meget tynde skillevægge. Derudover kan der også være problemer med montering i nogle af de ældre indmuringsdåser, med mange år på bagen, som stadig er i brug i nogle huse. F.eks. dem af træ vil kræve lidt tilpasning for at afbryderen kan være der. I andre tilfælde må dåserne skiftes.

Hvis der er plads problemer i gamle dåser, kan der stadig købes nogle enkelte 13A afbrydere som reservedele.

Mere information:

Du kan se en dybdegående video fra LK, som gennemgår de nye 16A afbrydere og de ændringer der er sket. Find den her.

Diagram (JPG)

Varenummer:

Vælg en variant først

1017054611

1017054637

1017058251

Værdien af denne specifikation afhænger af den valgte variant.

EAN nummer:

Vælg en variant først

5703302154147

5703302159432

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Typenummer:

Vælg en variant først

542D6004, AAK542D6004

542D0004, AAK542D0004

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Varens primære kategori:

Afbryder

IP-klasse (kapslingsklasse):

IP20

Kontaktsæt:

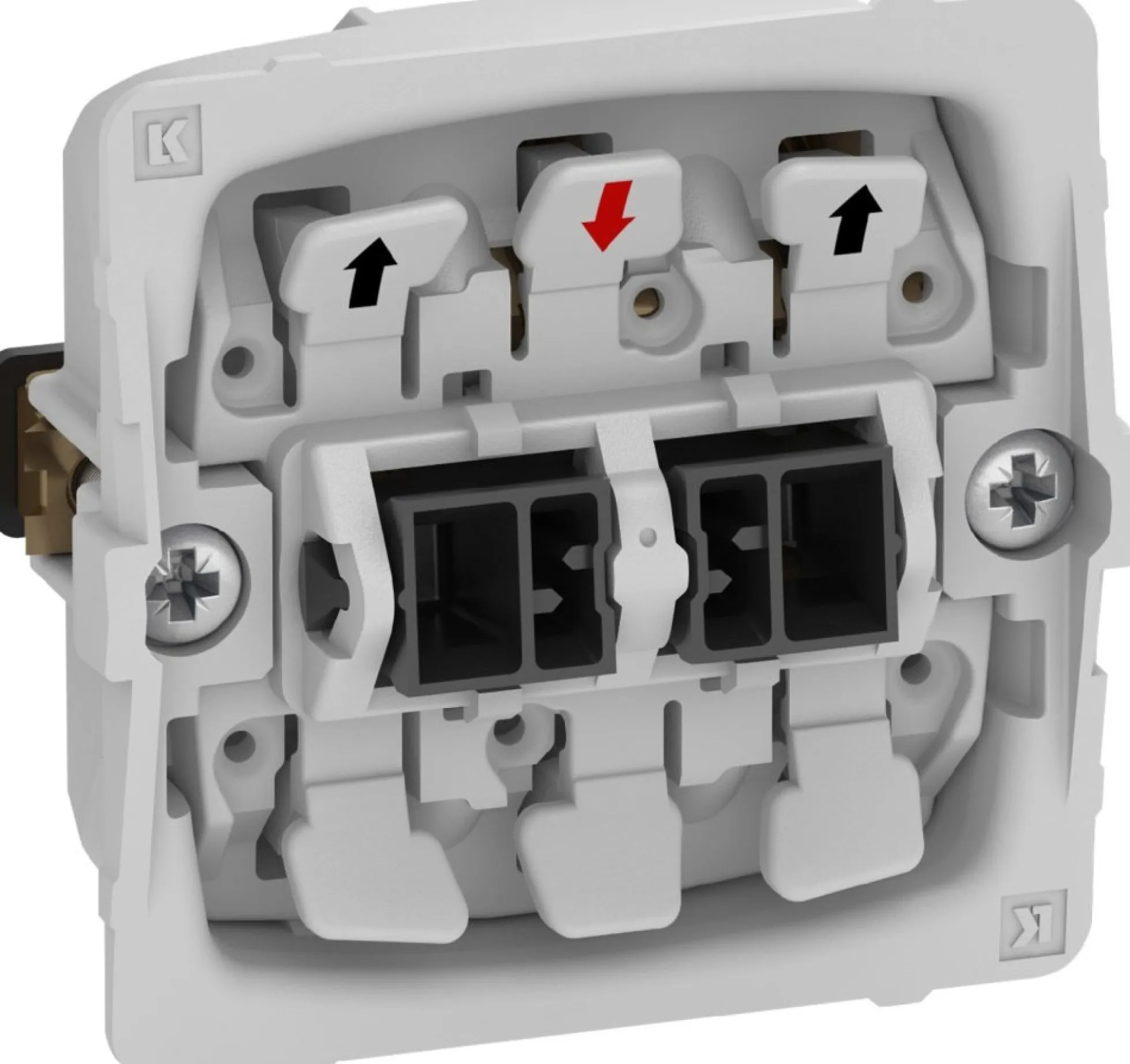

2 x omskifter kontaktsæt som aktiveres hver for sig. De er elektrisk forbundet med hinanden, så der sikres gensidig spærring af OP og NED udgangene. Når OP udgangen aktiveres, er det ikke muligt at aktivere NED udgangen. OP overstyrer altid NED.

Mærkespænding:

250Vac / 50Hz

Mærkestrøm:

16A

Tilslutningsklemmer:

3 stk. dobbelte skrueløse klemmer for 1,5 til 2,5 mm² stiv, flertrådet eller mangetrådet leder. Kun én leder pr. hul. I alt er der 6 stk dobbelte klemmer men kun de 3 af dem skal bruges til tilslutning.

Farve og afdækningstype:

Vælg en variant først

Hvid

Koksgrå

Uden afdækning/tangent

Værdien af denne specifikation afhænger af den valgte variant.

Halogenfri (yderligere information):

PVC fri, Halogenfri, Overholder RoHS direktivet

Halogenfri:

Modul betegnelse:

1 modul

Overflade:

Vælg en variant først

Standard

Værdien af denne specifikation afhænger af den valgte variant.

Bredde:

47,1 mm (bredden på indsatsen bag afdækningen)

Dybde (ind i dåse eller underlag):

19 mm (inklusiv kløer før fastskruning)

Dybde:

Vælg en variant først

33 mm (inklusiv tangent og kløer før fastskruning)

Værdien af denne specifikation afhænger af den valgte variant.

Højde:

44,5 mm (indsats uden tangent)

Modul bredde:

1 modul

Modul højde:

1 modul

Montering & tilbehør:

Leveres med 2 stk. formonterede gribe kløer som bruges ved montage i underlag, panelunderlag og forfradåser. Kløerne kan fjernes og erstattes med afbryderskruer når indsatsen monteres i f.eks. indmuringsdåser osv.

Version:

16A

Serie:

LK FUGA®

Producent/forhandler:

Lauritz Knudsen
