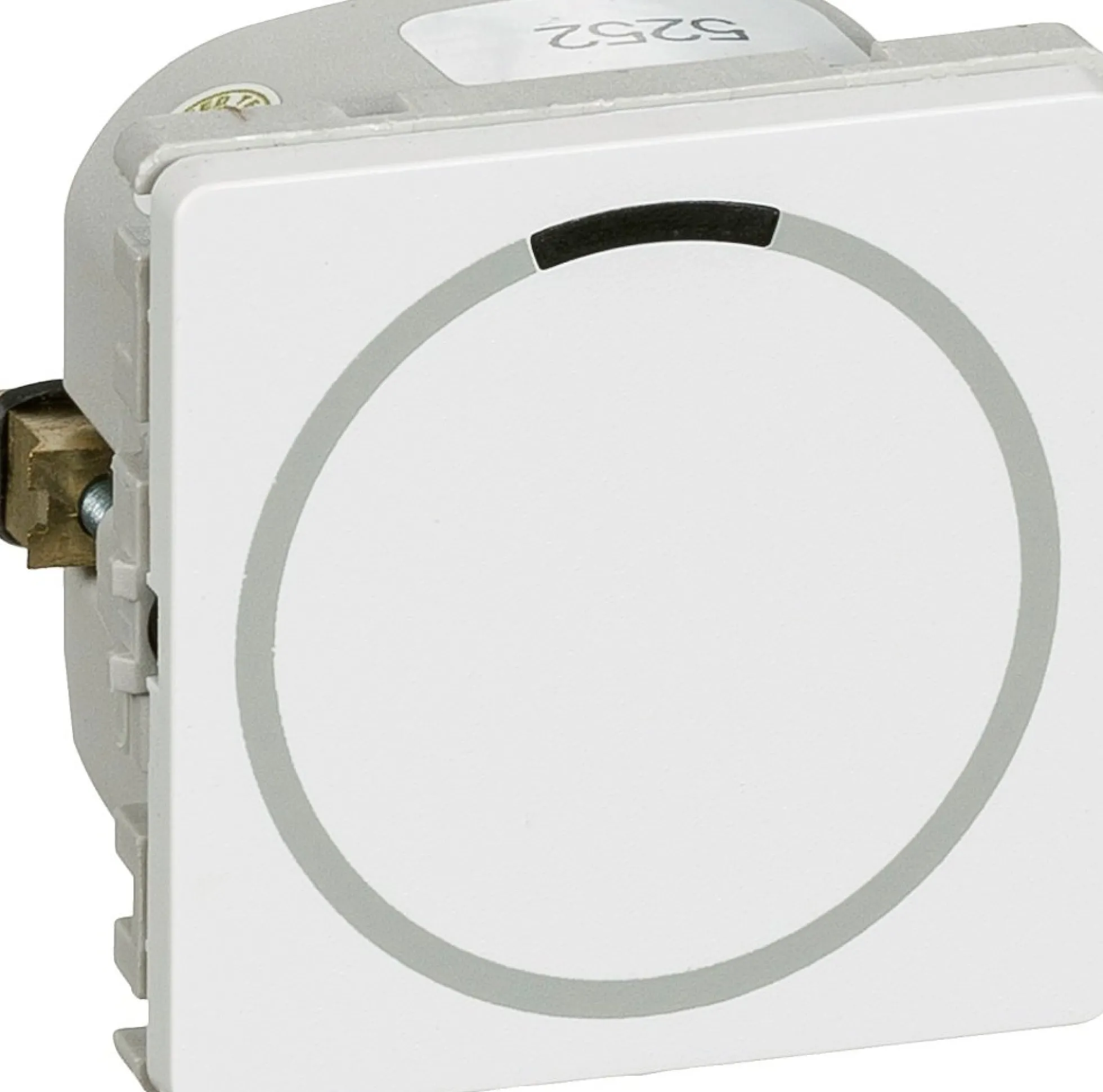

LK FUGA® – Lysdæmper LED 250 TOUCH IR med korrespondance, 1 modul

LK FUGA® – Lysdæmper LED 250 TOUCH IR med korrespondance, 1 modul

kr.510.42

Farge

Clear

SKU: N/A Categories: Elartikler, Installationsmateriel, Lysdæmper Tag: Lauritz Knudsen Brand: Lauritz Knudsen

Anvendes til dæmpning af 230Vac LED pærer samt glødepærer eller lavvolt halogenlamper, når disse er forsynet fra en elektronisk transformer. Hvis flere LED lyskilder tilsluttes, skal disse være af samme type. Andre belastninger må ikke tilsluttes samtidig. Der kan tilsluttet flere transformere af samme type til en lysdæmper.

Lysdæmperen kan fjernstyres enten via Touch impulsgivere eller f.eks. via 1-polet afbrydere med fjeder (virker som trykkontakter). Der må tilsluttes maks. 2 impulstryk eller fjedertryk til lysdæmperen.

Lysdæmperen kan betjenes med LKs egen IR fjernbetjening. Se mere i vejledningen længere nede hvordan det virker.

Lysdæmperen kan ikke betjenes af en Bang & Olufsen Beo4 eller Beo5 fjernbetjening, som det ellers har været muligt med ældre modeller førhen. Den kan heller ikke betjenes af gammel type IR fjernbetjening med nummer 506D0100.

Er sikringsløs og er elektronisk kortslutnings- og overbelastningssikker. Hvis lysdæmperen overbelastes eller kortsluttes og dermed bliver for varm, vil den elektroniske temperatursikring afbryde lysdæmperen. Når overbelastningen fjernes og lysdæmperen får lov at køle af, virker den igen.

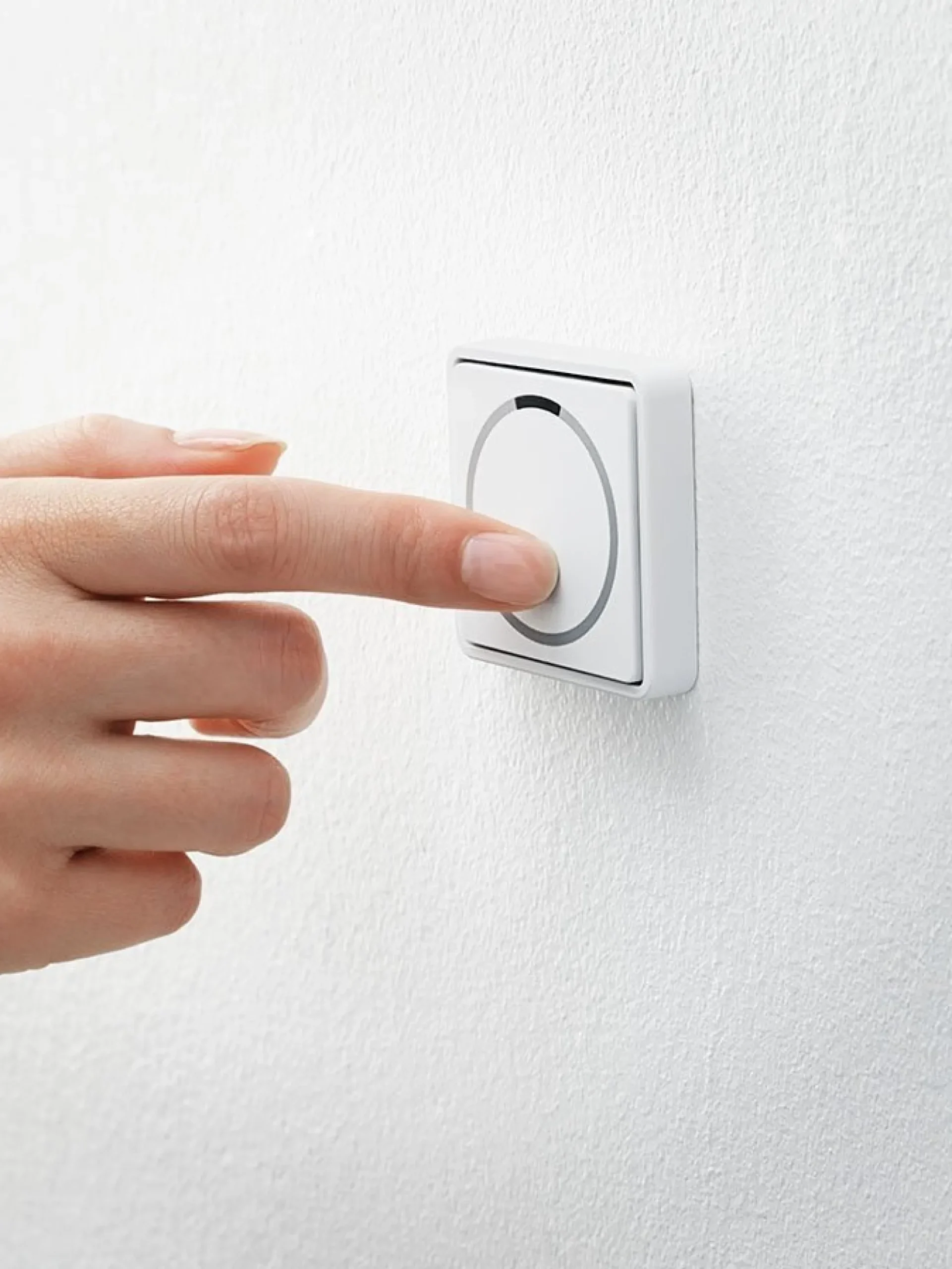

Lysdæmperen betjenes ved at berøre fronten af den (inden i cirklen). Lysdæmperen skelner mellem korte og lange tryk.

Kort tryk: Lyset tænder på fuld styrke (100%).

Endnu et kort tryk: Lyset slukker igen.

Langt tryk: Lyset reguleres skiftevis op eller ned og tænder hvis slukket.

Lysdæmperen kan programmeres til at fungere på forskellige måder. Nogle af muligheder er (se mere i vejledningen):

Lysdæmperen starter i maksimum eller på samme niveau som før den blev slukket.

Børnetimer: Starter med 75% lys. Automatisk nedregulering over 30 minutter.

Trappetimer: Starter med 100% lys og slukker efter 10 minutter.

Programmering af minimums og maksimumsniveau.

Lysdæmperen er hovedsageligt beregnet til dæmpning af LED pærer som skal CR dæmpes. Lysdæmperen virker dog også med alle former for gløde- og halogenlyskilder samt dæmpbare elektronisk transformere.

Der kan dog desværres ikke garanteres at lysdæmperen virker perfekt med alle LED pærer som findes på markedet. Følg altid lyskildefabrikantens anvisninger.

Lysdæmperen må ikke anvendes til ikke-dæmpbare lyskilder.

Watt og VA på LED’er:
Langt fra alle producenter af LED pærer opgiver hvor mange VA en LED pære bruger. Hvis du kun får oplyst watt på din LED, så kan du som tommelfinger reglen sige: Watt x 2 = VA. Often er den VA som LED’en bruger mindre end dette tal.

Test om din lyskilde og lysdæmper passer sammen:

LK/Schneider-Electric har testet adskillige pærer sammen med deres lysdæmpere, for at gøre det nemmere at finde ud af hvad kan bruges sammen. Du kan findes deres resultater på denne side.

Vigtig omkring installationen af lysdæmperen:

Når lysdæmperen er monteret og installeret er det vigtigt, at afdækningen påsættes inden spændingen tilsluttes. Dette skal gøres for at sikre touch-fladernes rette følsomhed, idet lysdæmperen automatisk kalibrerer trykfladen ved hver opstart

Lauritz Knudsen – FUGA lysdæmper LED 250 TOUCH IR med korrespondance (vejledning) (PDF)

Varenummer:

Vælg en variant først

1067004679

1067004682

9909000807

9909000808

Værdien af denne specifikation afhænger af den valgte variant.

EAN nummer:

Vælg en variant først

5702969106902

5702969106919

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Typenummer:

Vælg en variant først

506D0127, AAK506D0127

506D6127, AAK506D6127

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Varens primære kategori:

Lysdæmper

Dæmper type:

Bagkantstyret dæmpning (CR) specielt til LED

Dæmper virkemåde:

Dæmpningen udføres ved at regulere udgangsspændingen (RMS). Dette gøres på bagkanten af vekselsstrøms sinuskurven ved at “skære” en procentdel af kurven væk, hvorved gennemsnits udgangsspændingen vil falde fra 230Vac til et lavere niveau.

Dæmpning af:

LED pærer, Glødepærer, Elektronisk trafo

Eget strømforbrug:

Ca. 1W i standby.

IP-klasse (kapslingsklasse):

IP20

Mærkespænding:

230Vac / 50Hz

Maks. forsikring:

13A

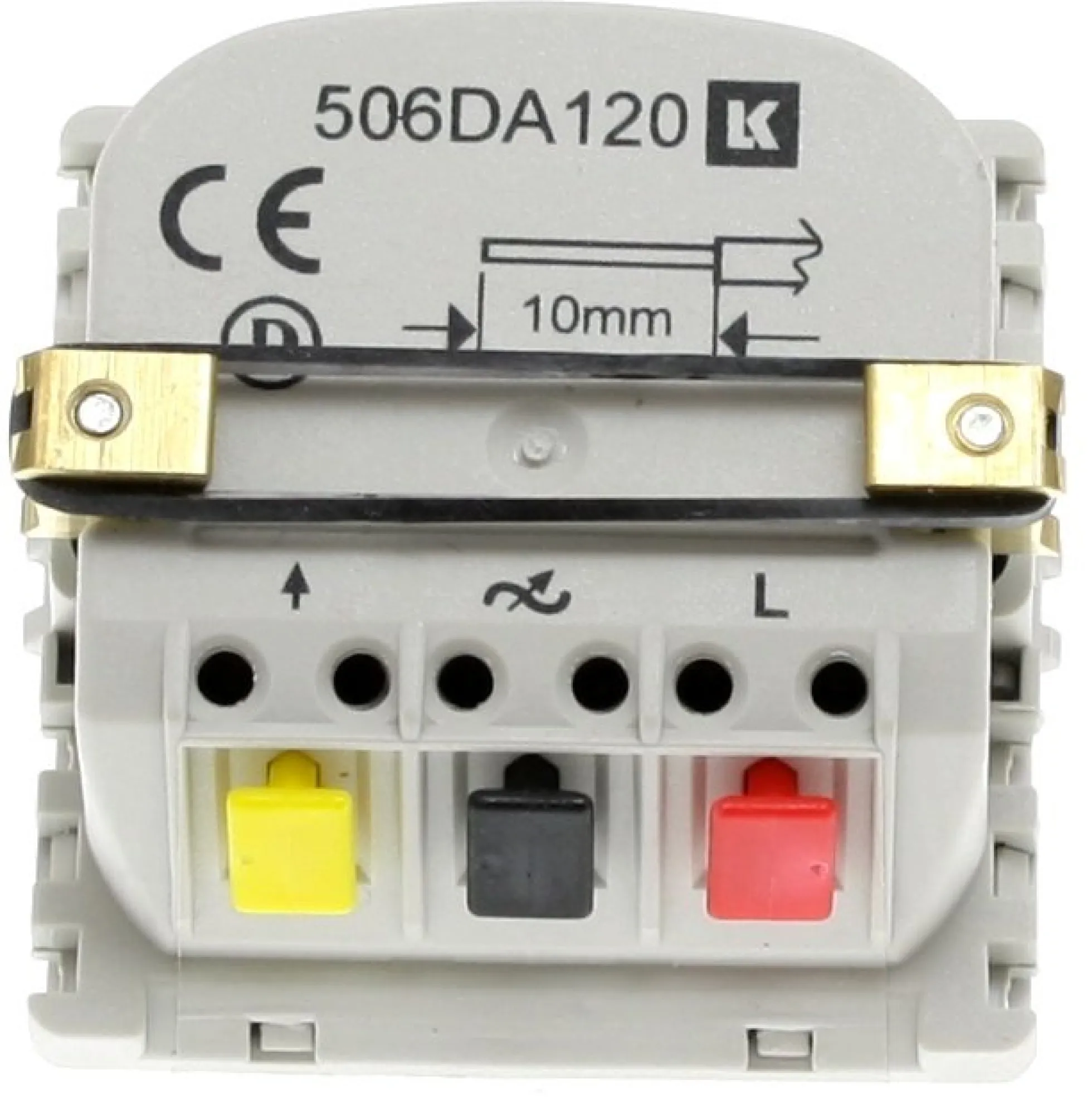

Tilslutningsklemmer:

3 stk. dobbelte skrueløse klemmer for 1,5 til 2,5 mm² stiv, flertrådet eller mangetrådet leder. Kun én leder pr. hul. Til mangetrådet (blød) lednind skal der anvendes tyller.

Yderligere elektrisk information:

Lysdæmperen har ikke nogen direkte tilslutning til nul. Lysdæmperen sidder i serie med lyskilderne den dæmper og “lever af” strømmen som løber igennem både den og lyskilderne. Derfor skal minimums belastningen overholdes.

Farve og afdækningstype:

Vælg en variant først

Uden afdækning/tangent

Hvid

Lysegrå

Koksgrå

Værdien af denne specifikation afhænger af den valgte variant.

Fjernstyring:

Ja, IR fjernbetjening, Ja, via impulsgiver, Ja, via trykkontakter

Fjernstyring (yderligere information):

Kan fjernstyres med 1-pol afbryder m. fjeder eller lign. samt via impuls tryk. Alle tryk kan tænde og slukke samt regulere lysstyrken. Kan også fjernstyres med IR fjernbetjening.

Halogenfri (yderligere information):

PVC fri, Halogenfri, Overholder RoHS direktivet

Halogenfri:

Indbygget beskyttelse:

Beskyttet mod overbelastning og kortsluttning via. indbygget termosikring som automatisk nulstiller når fejlen er fjernet og dæmperen kølet ned.

Luftfugtighed:

5 til 95% relativ luftfugtighed (ikke kondenserende)

Lysdæmper:

LED, CR (bagkant)

Mærkeeffekt – Dæmpbar kompaktlysstofrør (CFLi):

Må ikke bruges til dæmpning af dæmpbare kompaktlysstofrør.

Mærkeeffekt – Elektronisk transformer:

Fra 4 til 250VA (elektronisk transformer og LED pærer må ikke blandes)

Mærkeeffekt – Glødepærer:

Fra 4 til 250W

Mærkeeffekt – Jernkerne transformer:

Må ikke bruges til dæmpning af jernkerne transformere.

Mærkeeffekt – Dæmpbare LED pærer:

Fra 4 til 250VA (LED lyskilderne skal være af den samme type. Elektronisk transformer og LED må ikke blandes)

Modul betegnelse:

1 modul

Omgivelsestemperatur:

-5 til 35°C

Overflade:

Vælg en variant først

Standard

Værdien af denne specifikation afhænger af den valgte variant.

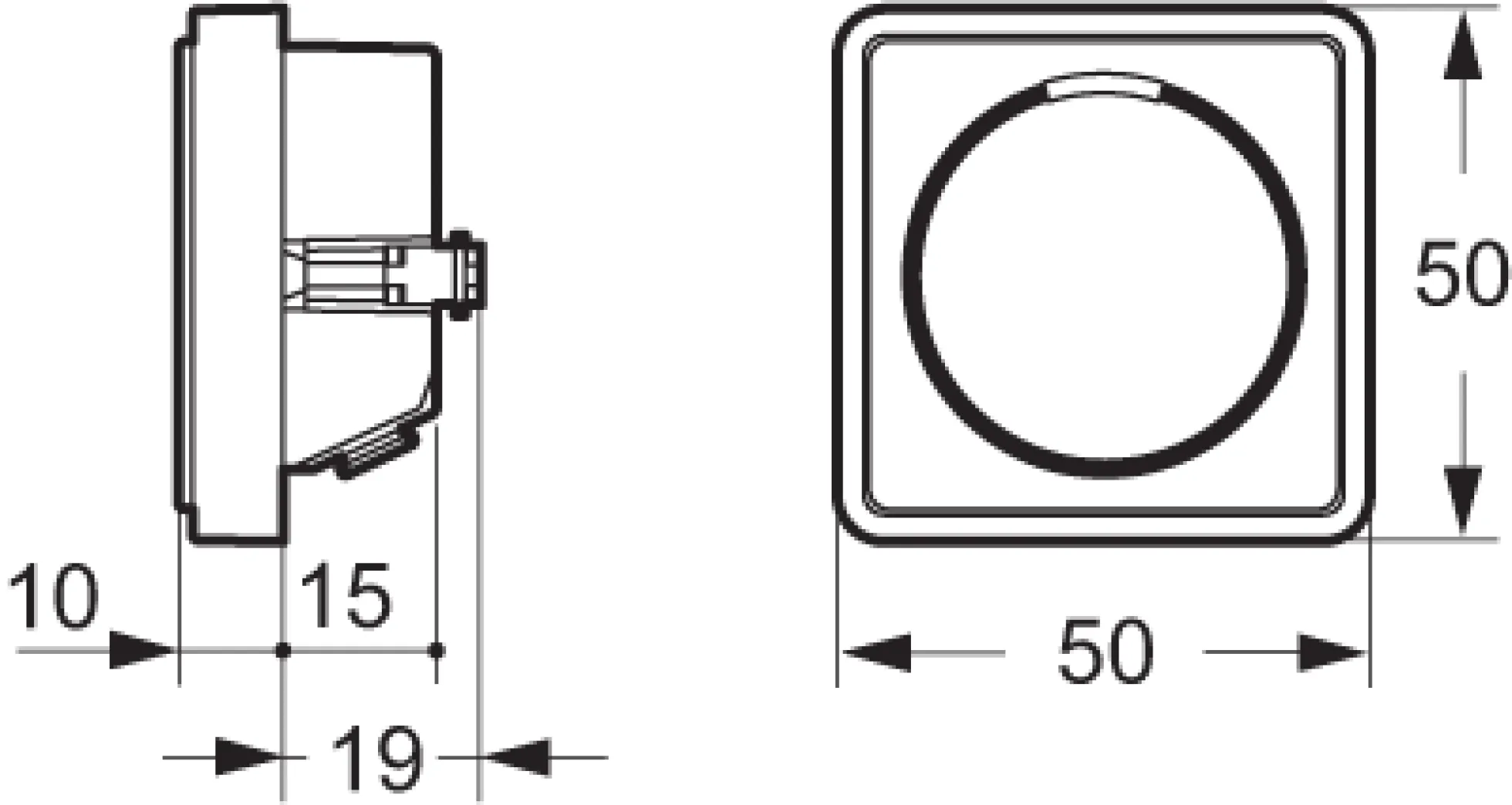

Bredde:

47,1 mm (bredden på indsatsen bag afdækningen)

Dybde (ind i dåse eller underlag):

15 mm (uden kløer) / 19 mm (inklusiv kløer før fastskruning)

Dybde:

39 mm (inklusiv afdækning og kløer før fastskruning)

Højde:

47,1 mm (højden på indsatsen bag afdækningen)

Modul bredde:

1 modul

Modul højde:

1 modul

Montering & tilbehør:

Leveres med 2 stk. formonterede gribe kløer som bruges ved montage i underlag, panelunderlag og forfradåser. Kløerne kan fjernes og erstattes med afbryderskruer når indsatsen monteres i f.eks. indmuringsdåser osv.

Serie:

LK FUGA®

Producent/forhandler:

Lauritz Knudsen
