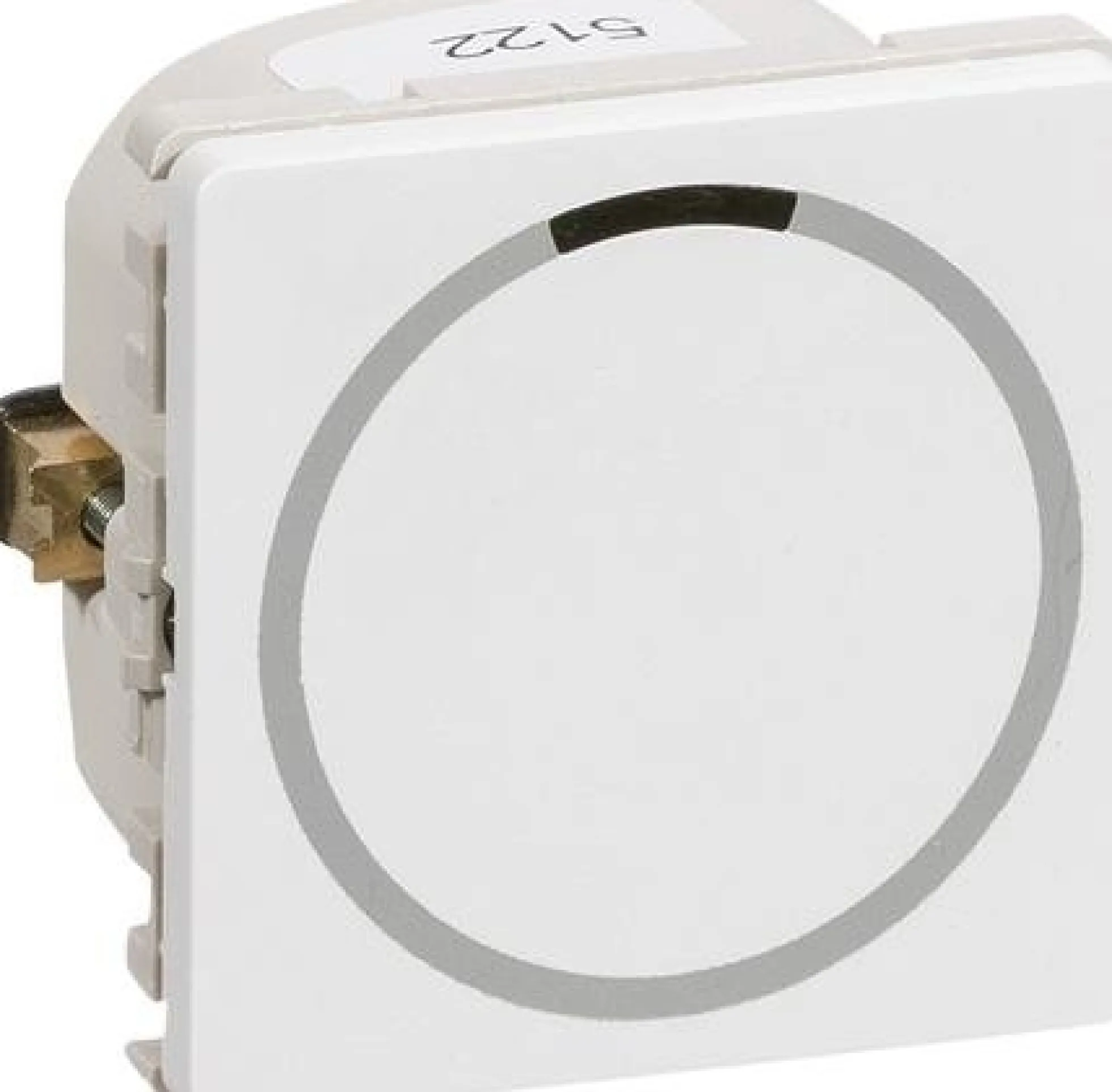

LK FUGA® – Lysdæmper TOUCH IR 350 UNI med korrespondance, 1 modul

LK FUGA® – Lysdæmper TOUCH IR 350 UNI med korrespondance, 1 modul

kr.381.02

Farge

Clear

SKU: N/A Categories: Elartikler, Installationsmateriel, Lysdæmper Tag: Lauritz Knudsen Brand: Lauritz Knudsen

Anvendes til dæmpning af 230Vac glødepærer eller lavvolt halogenlamper, når disse er forsynet fra enten en elektronisk transformer eller jernkerne transformer. Der må ikke tilsluttes begge typer på samme tid til lysdæmperen.

Lysdæmperen kan fjernstyres på flere måder. Ønskes flere betjeningssteder kan 1 og op til 10 stk. trykkontakter tilsluttes fjernstyrings indgangen på lysdæmperen. Trykkontakterne kan f.eks. være en 1-polet afbryder med fjeder. Der kan også tilsluttes 1 og op til 4 stk. impulsgivere, som har det samme design på fronten som lysdæmperen og også er touch følsomme. De ekstra betjeningssteder kan alle tænde, slukke og regulere lyset.

Lysdæmperen kan betjenes med LKs egen IR fjernbetjening. Se mere i vejledningen længere nede hvordan det virker.

Lysdæmperen kan ikke betjenes af en Bang & Olufsen Beo4 eller Beo5 fjernbetjening, som det ellers har været muligt med ældre modeller førhen. Den kan heller ikke betjenes af gammel type IR fjernbetjening med nummer 506D0100.

Derudover kan lysdæmperen også aktiveres via en PIR sensor. Se vejledningen for mere information.

Er sikringsløs. Den er kortslutnings- og overbelastningssikker. Hvis lysdæmperen overbelastes eller kortsluttes og dermed bliver for varm, vil den elektroniske temperatursikring afbryde lysdæmperen. Når overbelastningen fjernes og lysdæmperen får lov at køle af, virker den igen.

Lysdæmperen betjenes ved at berøre fronten af den (inden i cirklen). Lysdæmperen skelner mellem korte og lange tryk. Alle ekstra tilsluttede betjeningsstedet virker på samme måde.

Kort tryk: Lyset tænder på fuld styrke (100%).

Endnu et kort tryk: Lyset slukker igen.

Langt tryk: Lyset reguleres skiftevis op eller ned og tænder hvis slukket.

Lysdæmperen kan programmeres til at fungere på forskellige måder. Nogle af muligheder er (se mere i vejledningen):

Lysdæmperen starter i maksimum eller på samme niveau som før den blev slukket.

Børnetimer: Starter med 100% lys. Automatisk nedregulering over 30 minutter.

Trappetimer: Starter med 100% lys og slukker efter 10 minutter.

Programmering af opstart. Her bestemmes hvordan lysniveauet skal være, når lysdæmperen tilsluttes spænding.

Lysdæmperen virker med alle former for gløde- og halogenlyskilder samt dæmpbare elektronisk eller jernkerne transformere.

Der garanteres ikke fuld funktionalitet ved dæmpning af CFL- og LED lyskilder. Følg altid lyskildefabrikantens anvisninger.

CFLi = dæmpbare kompaktlysstofrør.

Lysdæmperen må ikke anvendes til ikke-dæmpbare lyskilder.

Test om din lyskilde og lysdæmper passer sammen:

LK/Schneider-Electric har testet adskillige pærer sammen med deres lysdæmpere, for at gøre det nemmere at finde ud af hvad kan bruges sammen. Du kan findes deres resultater på denne side.

Vigtig omkring installationen af lysdæmperen:

Når lysdæmperen er monteret og installeret er det vigtigt, at afdækningen påsættes inden spændingen tilsluttes. Dette skal gøres for at sikre touch-fladernes rette følsomhed, idet lysdæmperen automatisk kalibrerer trykfladen ved hver opstart

Lauritz Knudsen – FUGA lysdæmper TOUCH IR 350 UNI, ny version fra 2016 (vejledning) (PDF)

Varenummer:

Vælg en variant først

1067004718

1067004721

1067004734

Værdien af denne specifikation afhænger af den valgte variant.

EAN nummer:

Vælg en variant først

5703302141765

5703302141758

5703302141772

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Typenummer:

Vælg en variant først

506D6125, AAK506D6125

506D5125

506D8125

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Varens primære kategori:

Lysdæmper

Dæmper type:

Universal dæmpning (UNI)

Dæmper virkemåde:

Dæmpningen udføres ved at regulere udgangsspændingen (RMS), så den falder fra 230Vac til et lavere niveau. Dæmperen vælge dæmpnings metoden automatisk ud fra den tilsluttede belastning.

Dæmpning af:

Glødepærer, Halogenpærer, Elektronisk trafo, Jernkerne trafo

Eget strømforbrug:

Ca. 1W i standby.

IP-klasse (kapslingsklasse):

IP20

Mærkespænding:

230Vac / 50Hz

Maks. forsikring:

13A

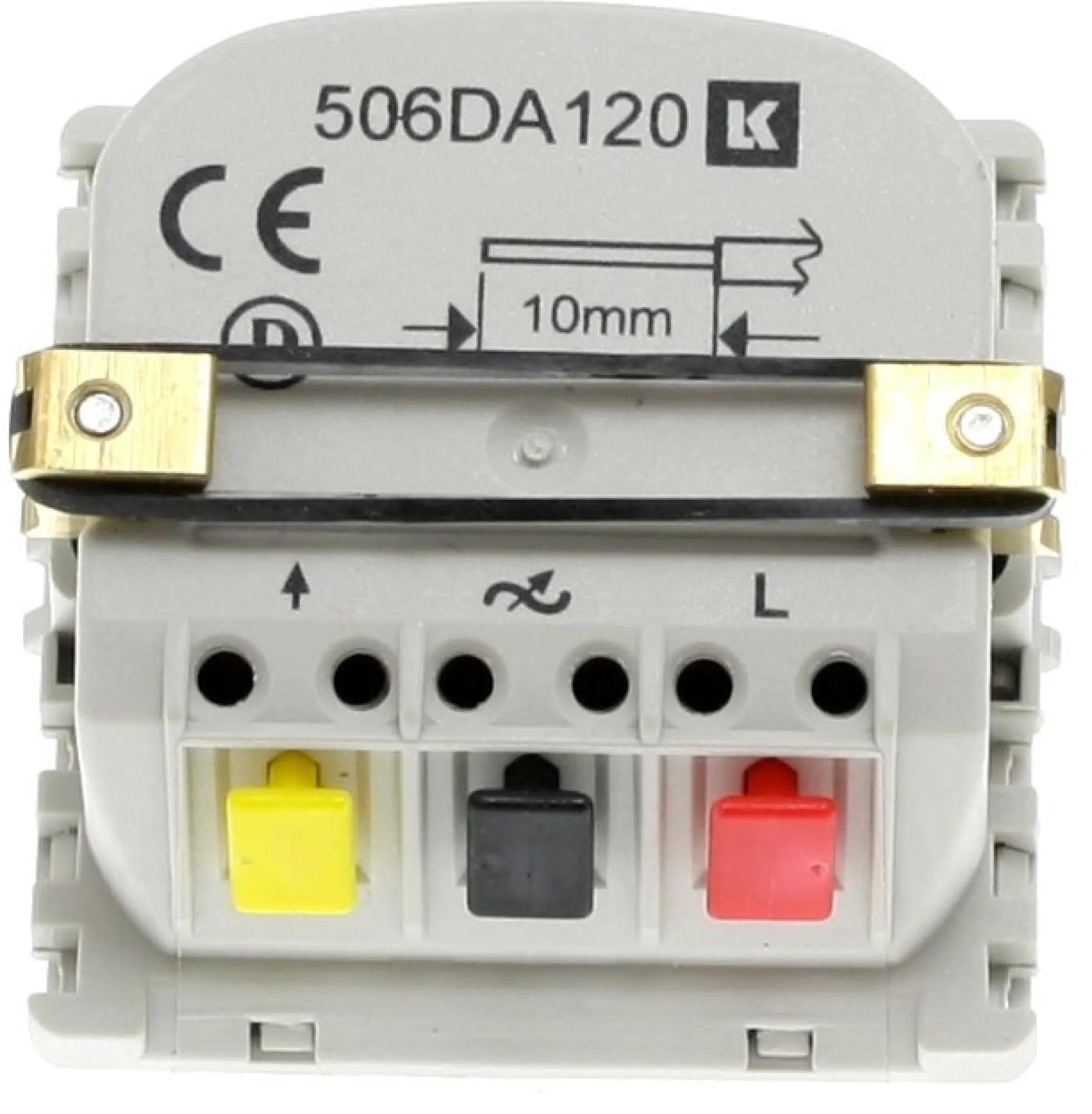

Tilslutningsklemmer:

3 stk. dobbelte skrueløse klemmer for 1,5 til 2,5 mm² stiv, flertrådet eller mangetrådet leder. Kun én leder pr. hul. Til mangetrådet (blød) lednind skal der anvendes tyller.

Yderligere elektrisk information:

Lysdæmperen har ikke nogen direkte tilslutning til nul. Lysdæmperen sidder i serie med lyskilderne den dæmper og “lever af” strømmen som løber igennem både den og lyskilderne. Derfor skal minimums belastningen overholdes.

Farve og afdækningstype:

Vælg en variant først

Hvid

Lysegrå

Koksgrå

Værdien af denne specifikation afhænger af den valgte variant.

Fjernstyring:

Ja, IR fjernbetjening, Ja, via impulsgiver, Ja, via trykkontakter

Fjernstyring (yderligere information):

Kan fjernstyres med 1-pol afbryder m. fjeder eller lign. samt via impuls tryk. Alle tryk kan tænde og slukke samt regulere lysstyrken. Kan tændes og slukkes med PIR sensor. Se vejledningen. Kan også fjernstyres med IR fjernbetjening.

Halogenfri (yderligere information):

PVC fri, Halogenfri, Overholder RoHS direktivet

Halogenfri:

Indbygget beskyttelse:

Beskyttet mod overbelastning og kortsluttning via. indbygget termosikring som automatisk nulstiller når fejlen er fjernet og dæmperen kølet ned.

Luftfugtighed:

5 til 95% relativ luftfugtighed (ikke kondenserende)

Lysdæmper:

UNI (universal)

Mærkeeffekt – Dæmpbar kompaktlysstofrør (CFLi):

Bør ikke bruges til dæmpning af dæmpbare kompaktlysstofrør.

Mærkeeffekt – Elektronisk transformer:

Fra 35 til 350VA (jernkerne og elektroniske transformere må ikke blandes sammen)

Mærkeeffekt – Glødepærer:

Fra 20 til 350W

Mærkeeffekt – Jernkerne transformer:

Fra 20 til 350VA (jernkerne og elektroniske transformere må ikke blandes sammen)

Mærkeeffekt – Dæmpbare LED pærer:

Bør ikke bruges til dæmpning af dæmpbare LED pærer.

Modul betegnelse:

1 modul

Omgivelsestemperatur:

-5 til 35°C

Overflade:

Standard

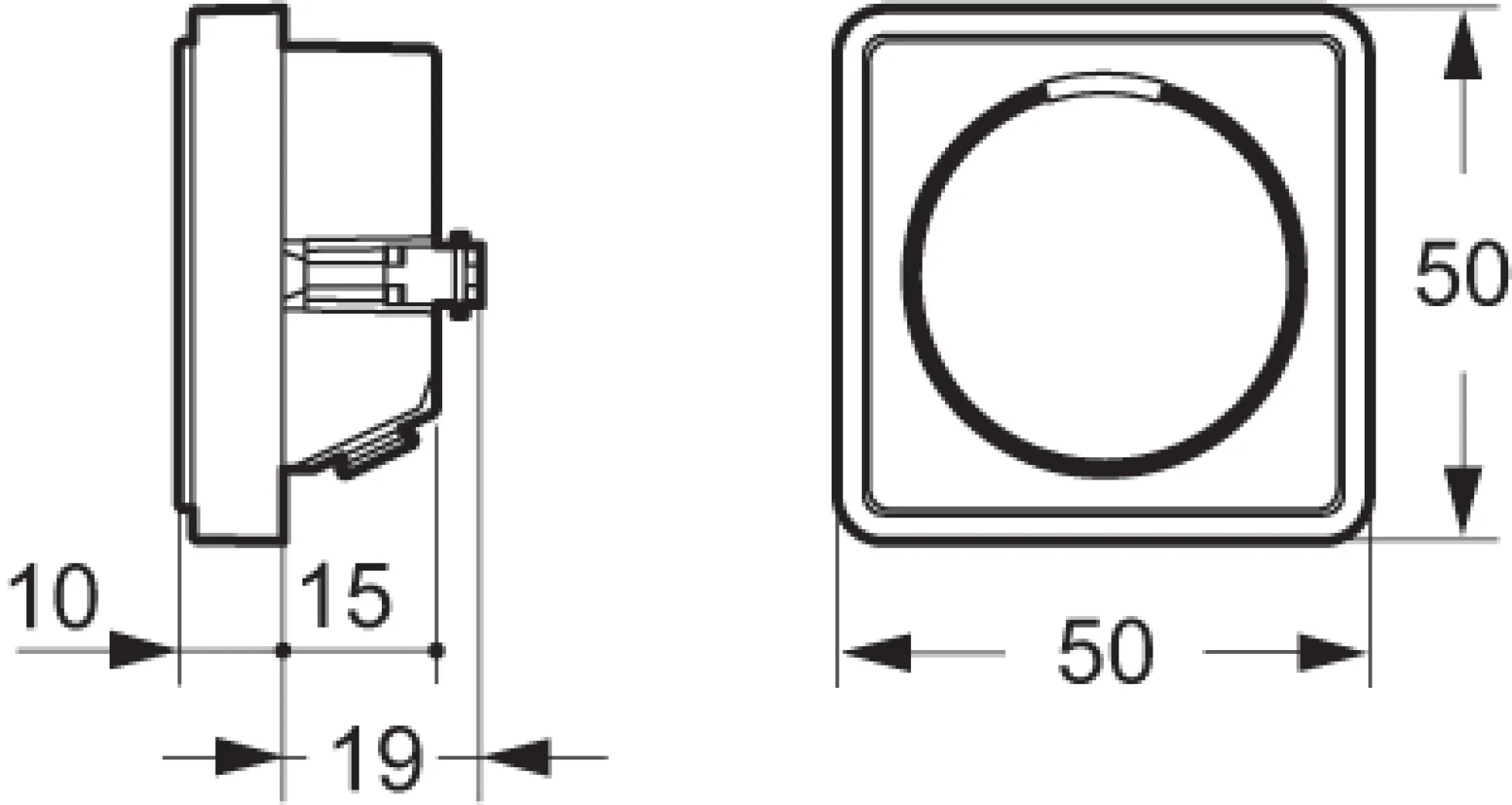

Bredde:

47,1 mm (bredden på indsatsen bag afdækningen)

Dybde (ind i dåse eller underlag):

15 mm (uden kløer) / 19 mm (inklusiv kløer før fastskruning)

Dybde:

39 mm (inklusiv afdækning og kløer før fastskruning)

Højde:

47,1 mm (højden på indsatsen bag afdækningen)

Modul bredde:

1 modul

Modul højde:

1 modul

Montering & tilbehør:

Leveres med 2 stk. formonterede gribe kløer som bruges ved montage i underlag, panelunderlag og forfradåser. Kløerne kan fjernes og erstattes med afbryderskruer når indsatsen monteres i f.eks. indmuringsdåser osv.

Serie:

LK FUGA®

Producent/forhandler:

Lauritz Knudsen
