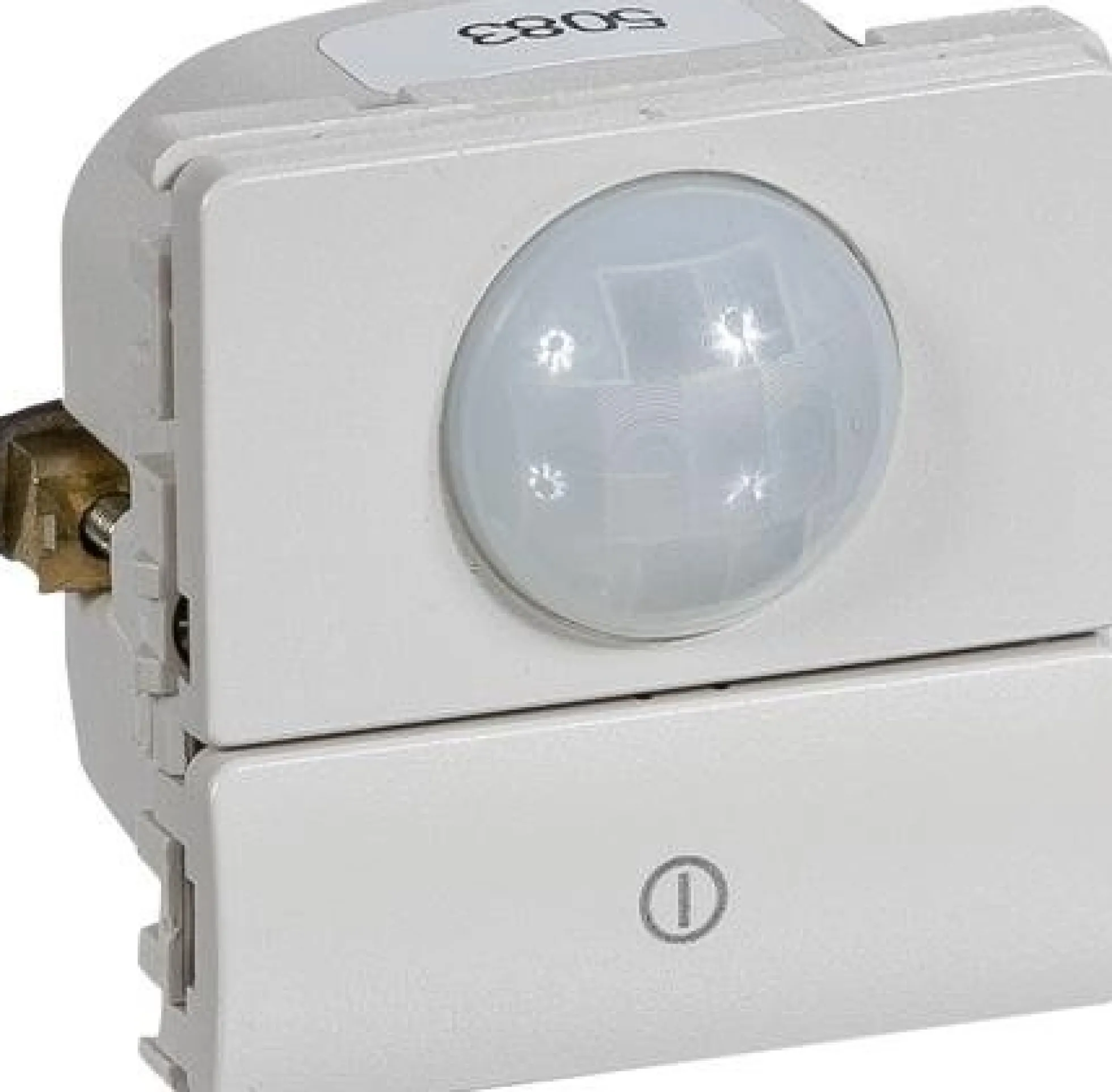

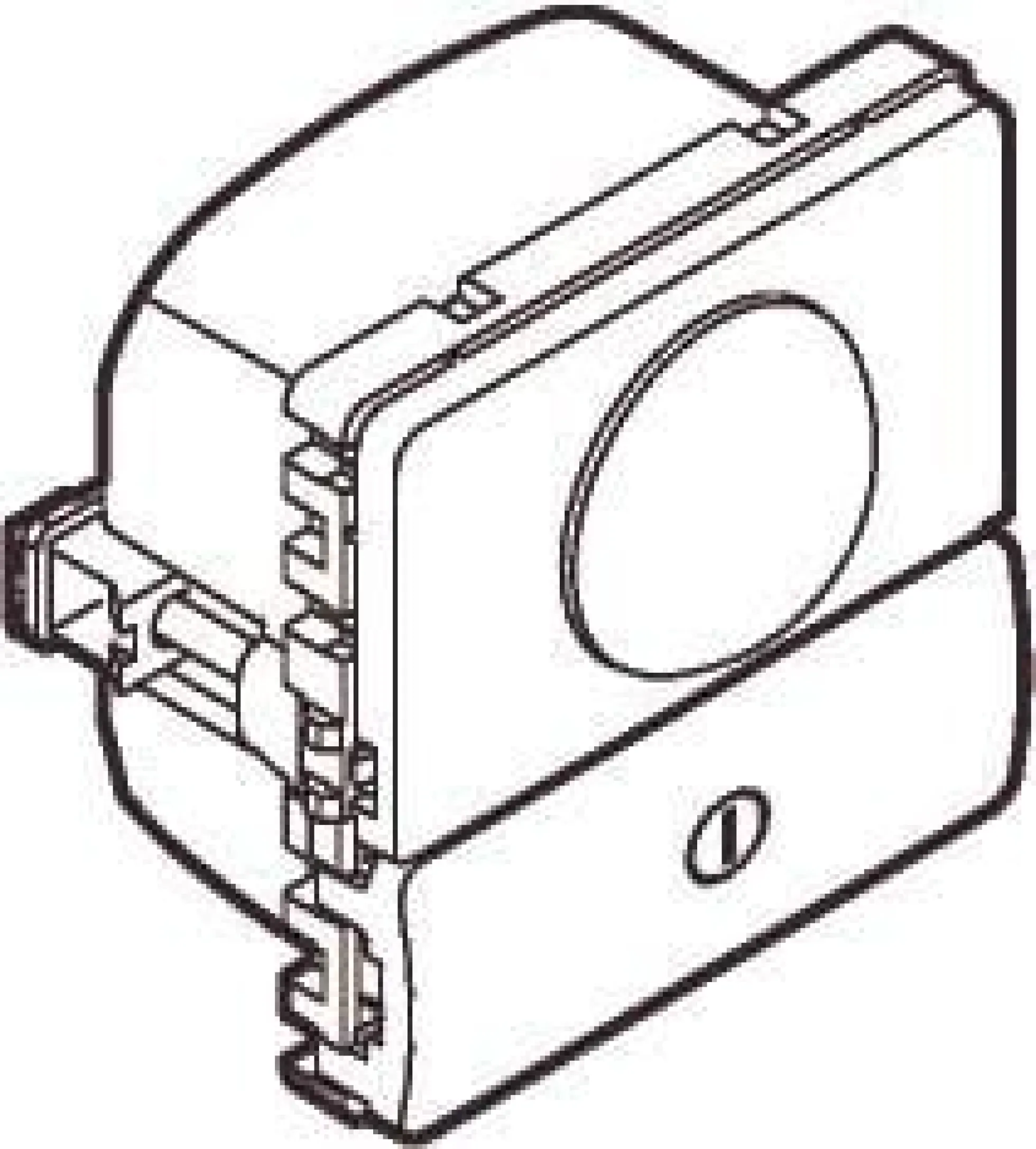

LK FUGA® – PIR 10A bevægelsessensor med 90° dækningsvinkel, 230Vac / 50Hz, 1 modul

LK FUGA® – PIR 10A bevægelsessensor med 90° dækningsvinkel, 230Vac / 50Hz, 1 modul

kr.401.08

Farge

Clear

SKU: N/A Categories: Bevægelsessensor, Elartikler, Installationsmateriel Tag: Lauritz Knudsen Brand: Lauritz Knudsen

Anvendelse:
PIR’en er en bevægelsesmelder som anvendes til automatisk styring af indendørs belysning. PIRén er beregnet til montering i normal afbryderhøjde. Lyset tænder automatisk, når en person bevæger sig ind i PIR’ens synsfelt. Vær opmærksom på, at sensoren kan reagere på genstande, der kan foretage hurtige temperaturskift såsom: aircondition-, ventilations- og udsugningsanlæg, varmeapparater og sollys eller reflekterende spejling. Sensoren er beregnet til montage i FUGA 1 modul dåser og underlag.

Konstruktion:

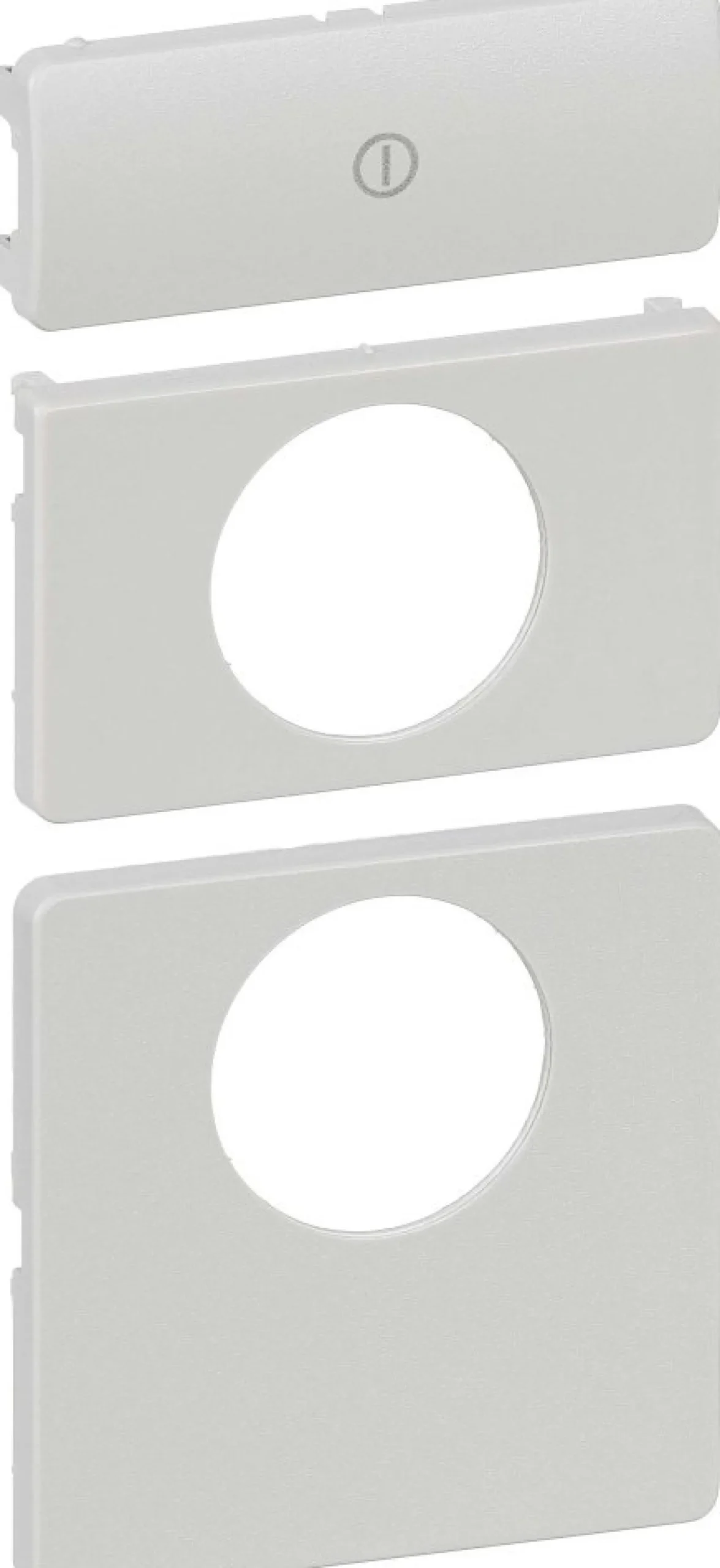

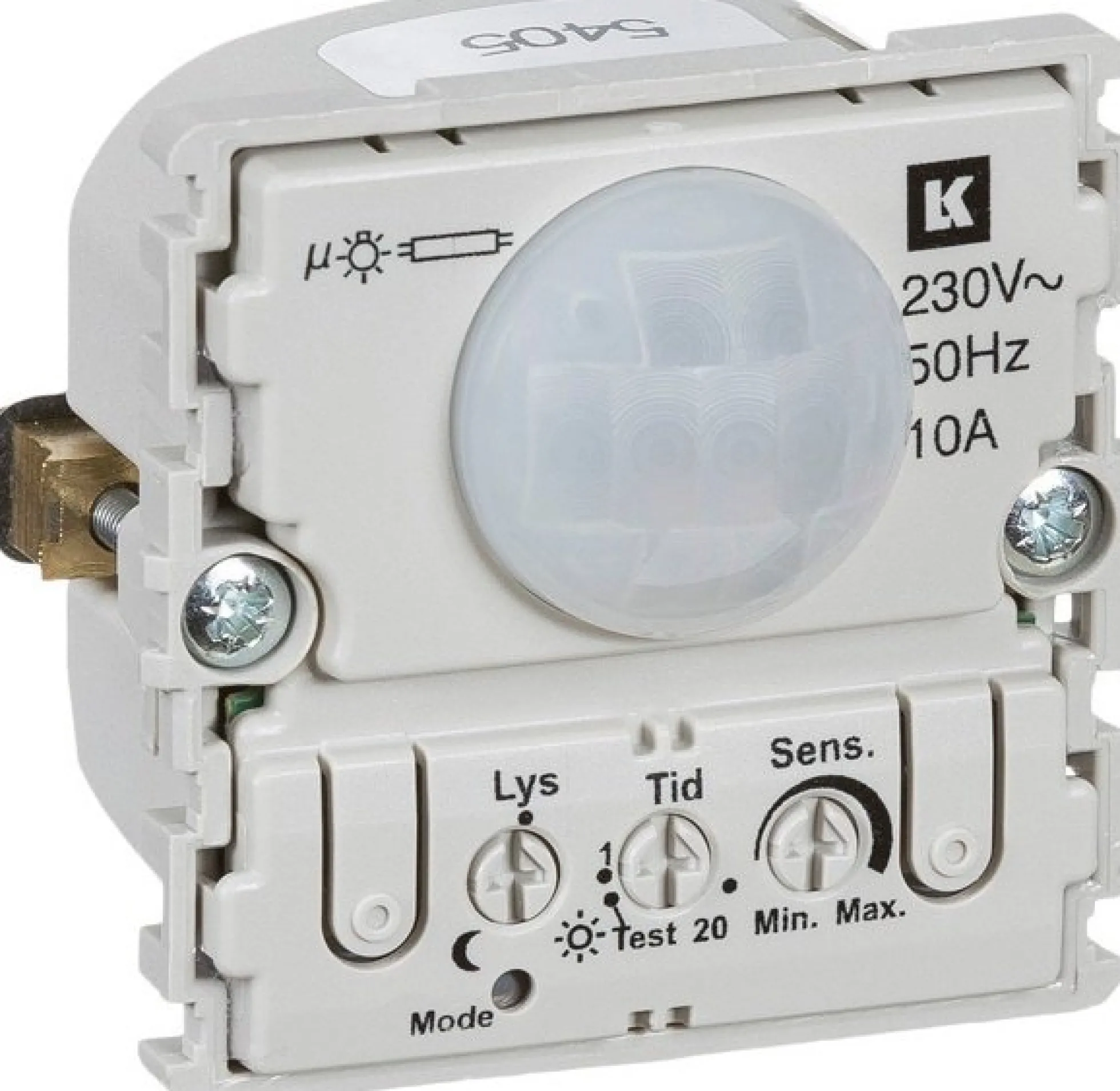

Sensoren har dobbelte skrueløse klemmer for tilslutning af 1,5 til 2,5 mm² stiv ledning, én leder pr. hul. Installationen udføres som en 3-leder; Fase, nul og mellemledning. Leveres med en standard fabriksindstilling. Pir sensorens lysniveaue, timertid og følsomhed indstilles ved hjælp af drejeknapper og en programtast, der er placeret under tangenten på fronten. Lyset kan tændes og slukkes manuelt ved at betjene tangenten på fronten. Tangent kan spærres ved montering af medfølgende dækplade. Flere PIR kan parallelkobles.

Produktblad (PDF)

PIR’en er en bevægelsesmelder som anvendes til automatisk styring af indendørs belysning. PIRén er beregnet til montering i normal afbryderhøjde. Lyset tænder automatisk, når en person bevæger sig ind i PIR’ens synsfelt.Vær opmærksom på, at sensoren kan reagere på genstande, der kan foretage hurtige temperaturskift såsom: aircondition-, ventilations- og udsugningsanlæg, varmeapparater og sollys eller reflekterende spejling.

Varenummer:

Vælg en variant først

1024001136

1024001149

1024000234

Værdien af denne specifikation afhænger af den valgte variant.

EAN nummer:

Vælg en variant først

5703302130486

5703302162333

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Typenummer:

Vælg en variant først

506D6312, AAK506D6312

506D0312, AAK506D0312

Værdien af denne specifikation afhænger af den valgte variant.
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Varens primære kategori:

Bevægelsessensor

Dækningsvinkel lodret:

22,5° op og 30° ned

Dækningsvinkel vandret:

90°

Eget strømforbrug:

Maks. 1W

IP-klasse (kapslingsklasse):

IP20

Kontaktsæt:

1 x 1-polet NO (normalt åben) kontaktsæt.

Mærkespænding:

230Vac / 50Hz

Mærkestrøm:

10A ohmsk belastning ved 230Vac. Se producentens katalog for oplysninger om andre typer belastninger.

Maks. forsikring:

Vælg en variant først

10A

13A

Værdien af denne specifikation afhænger af den valgte variant.

Tilslutningsklemmer:

3 stk. dobbelte skrueklemmer for 2 x 1,5 eller 2 x 2,5 mm² stiv ledning. Til flertrådet og mangetrådet (blød) ledning skal der anvendes tyller.

Farve og afdækningstype:

Vælg en variant først

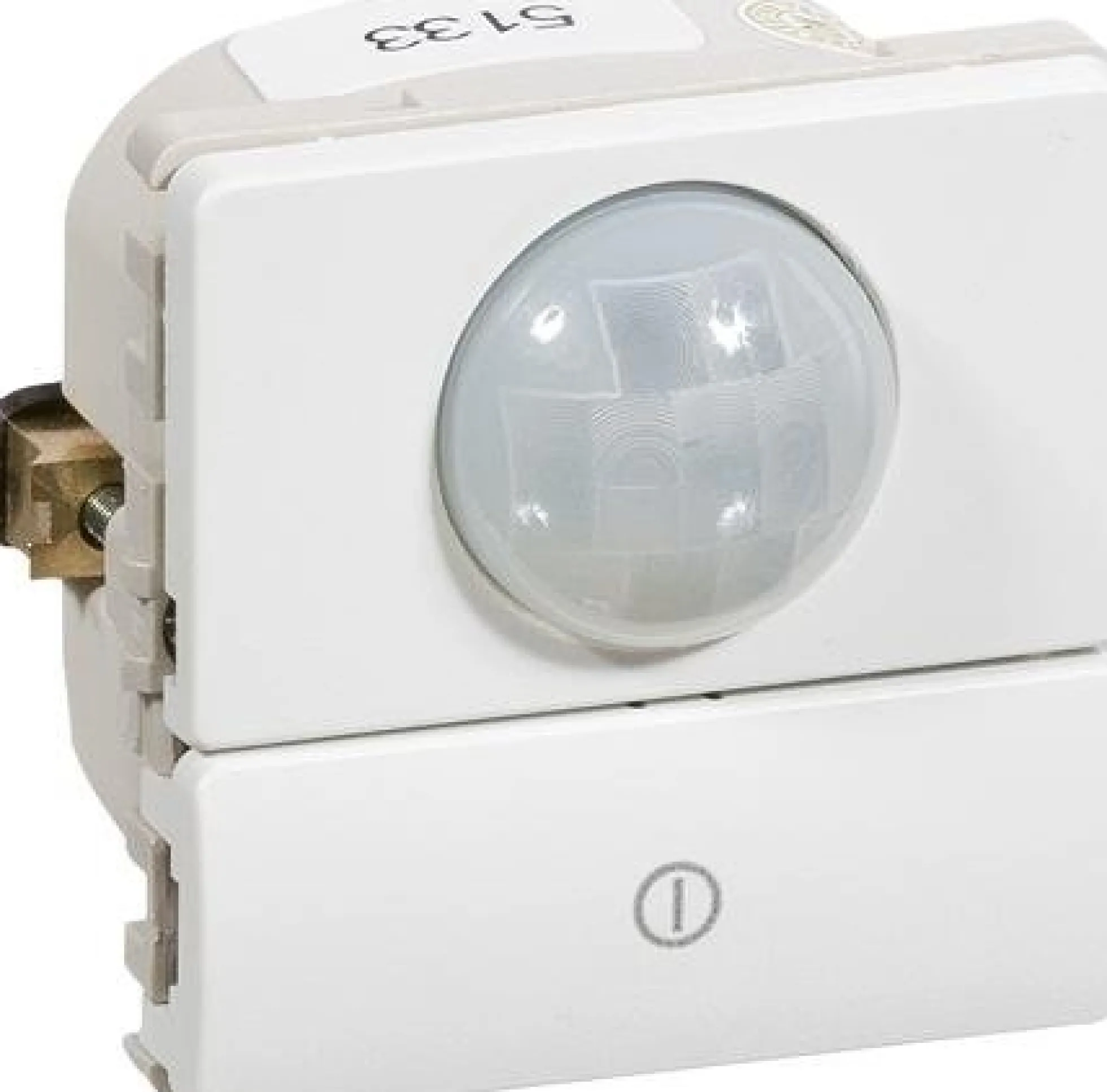

Hvid

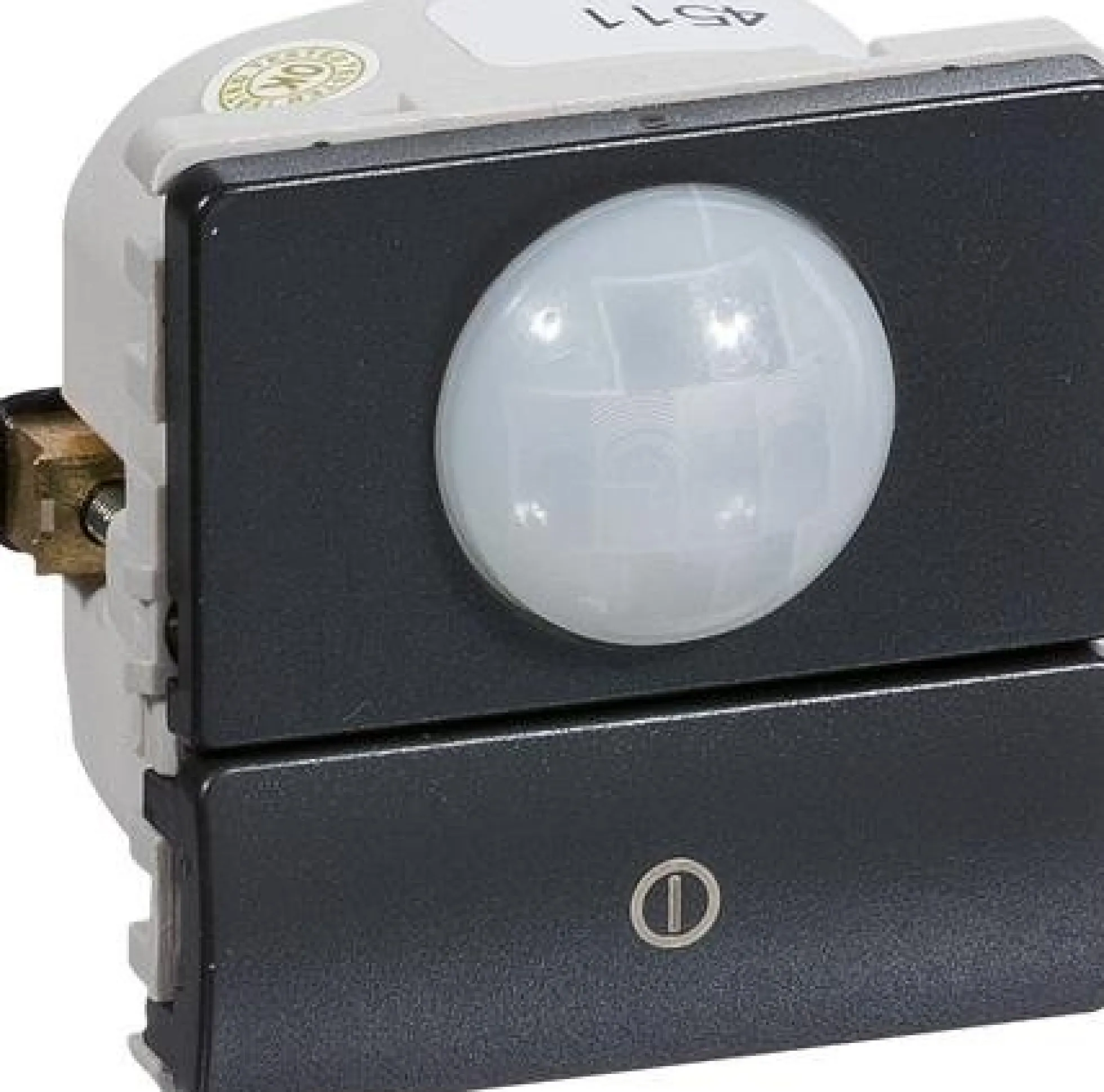

Koksgrå

Uden afdækning/tangent

Værdien af denne specifikation afhænger af den valgte variant.

Fjernstyring:

Nej

Halogenfri (yderligere information):

PVC fri, Halogenfri, Overholder RoHS direktivet

Halogenfri:

Lysniveau indstilling:

0 til 1000lux

Rækkevidde:

10 meter @ 25 °C, på tværs af zoner

Timerindstilling:

1 til 20 min. (10 sek. testfunktion)

Luftfugtighed:

5 til 95% relativ luftfugtighed (ikke kondenserende)

Modul betegnelse:

1 modul

Omgivelsestemperatur:

-5 til 45°C

Overflade:

Vælg en variant først

Standard

Værdien af denne specifikation afhænger af den valgte variant.

Modul bredde:

1 modul

Modul højde:

1 modul

Montering & tilbehør:

Leveres med 2 stk. formonterede gribe kløer som bruges ved montage i underlag, panelunderlag og forfradåser. Kløerne kan fjernes og erstattes med afbryderskruer når indsatsen monteres i f.eks. indmuringsdåser osv.

Serie:

LK FUGA®

Producent/forhandler:

Lauritz Knudsen
